1. gyakorlat: Új telek rajzolása

Új jellemző rajzolásakor az adott jellemző automatikusan rákerül arra a fóliára, ahol létrejött. A fólia forrása frissül a hozzáadott jellemzőkkel.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan adhat hozzá telket egy létező jellemzőfóliához. Ha ki kívánja próbálni, kattintson a „Kipróbálom” gombra. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés:

Ez a gyakorlat az előző gyakorlatokban létrehozott és módosított build_map1.dwg térképet használja fel.

Jellemző létrehozása

  1. Ha nincs megnyitva, nyissa meg az előző leckéből származó térképet.
    • Kattintson a MegnyitásRajz parancsra.
    • Keresse meg a build_map1.dwg fájlt.
    • Válassza ki, majd kattintson a Megnyitás gombra.
  2. Kattintson a jobb gombbal a Parcels fóliára, majd kattintson a Zoom – Terjedelem parancsra.
  3. Kattintson a Létrehozás lapJellemző panelÚj jellemző legördülő menüPoligon parancsra.

    Megnyílik a Fólia kiválasztása párbeszédpanel.

  4. A párbeszédpanelen válassza Telkek lehetőséget, majd kattintson az OK gombra.
  5. Kattintson az új telek kezdőpontjára a térképen.

    Kattintson egy területre a város határán.

  6. Kattintson még három pontra a telek kezdőpontja és az első három oldal létrehozásához.
  7. Nyomja le a lefelé nyilat a billentyűzeten a dinamikus adatbevitelben elérhető lehetőségek menüjének megtekintéséhez.
  8. Nyomja le újból a lefelé nyilat addig, amíg egy pont jelenik meg a Bezárás parancs mellett, ami azt jelenti, hogy az a parancs van kijelölve.

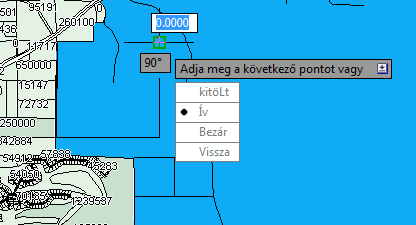

    A dinamikus adatbevitel használata telek megrajzolásához.

  9. Nyomja le az Enter billentyűt a poligon bezárásához.
  10. Válassza a Kilép opciót a dinamikus adatbevitel menüből a parancs végrehajtásához.

    Ezzel elkészült a telek elkészült és megjelenik az Adattábla .

    Megjegyzés:

    Ha az Adattábla rögzítve van, akkor mozgassa fölé a mutatót a megjelenítéshez. Ha az Adattábla nem jelenik meg automatikusan, akkor jelölje ki a Telkek fóliát a Megjelenítéskezelőben, majd kattintson a Tábla gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Új telekadatok hozzáadása részre.
