A vonaljellemzőknél megadhatja, hogy a jellemző kövesse a vonal ívét. A folyók nevét például feltüntetheti a folyó kanyarulatai mentén. Ebben a gyakorlatban a Speciális elhelyezés funkcióval kell feliratozni a térképen látható patakokat.
Megjegyzés:
A gyakorlathoz szükség lesz a 2. Gyakorlat: Feliratok pontosítása kifejezés használatával részben már szerkesztett térképre.
Szöveg megjelenítése ív mentén
- Nyissa meg az előző gyakorlatban módosított és mentett térképet.
A Mentés másként paranccsal új néven mentette a térképet.
- A Feladatok lapon váltson a Megjelenítéskezelő elemre, ha még nem jelent meg.
A Megjelenítéskezelő lap az aktuális térkép fóliáit jeleníti meg.
- Jelölje ki a Patakok fóliát, majd kattintson a Stílus gombra.

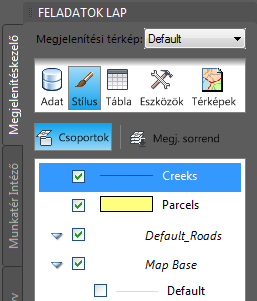

Kattintson a Patakok fóliára, majd kattintson a Stílus gombra.
- A Stílusszerkesztő lapon kattintson a Jellemzőfelirat elem alatt található cellára az ablak alsó részén.
- A Vonalstílus párbeszédpanelen módosítsa a Szín beállítást kékről zöldre. Majd kattintson az Alkalmaz gombra és a Bezárás gombra.
- A Stílusszerkesztőben kattintson a Jellemzőfelirat területen található cellára az ablak alsó részén. A Felirat stílusa párbeszédpanelen tegye a következőket:
- Kattintson a Felirat hozzáadása lehetőségre.
- A Szöveges tartalom esetében jelölje ki a Name lehetőséget.
- A Szöveg háttérszíne beállításnál válassza a Nincs szín lehetőséget.
- A Speciális területen győződjön meg róla, hogy a Címke pozíciója beállítás értéke Ismétlés.
- Kattintson az OK gombra.
- Zárja be a Stílusszerkesztőt.

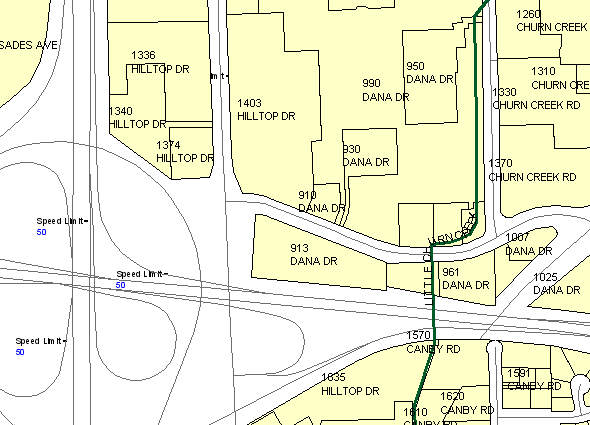

Az eredmény
Közelítsen rá a térképre, hogy lássa a patakok nevét.
A gyakorlatok folytatásához lépjen tovább a 4. Gyakorlat: Statikus szöveg hozzáadása részre.
