Come impostare la visualizzazione di altre caratteristiche di una scala

Per impostare le altre proprietà di visualizzazione di una singola scala, come la modalità di visualizzazione di una freccia in un percorso, il percorso di visualizzazione e il tipo di contrassegno di interruzione per la visualizzazione della scala, attenersi alla procedura indicata di seguito. Queste proprietà di visualizzazione si applicano solo alle rappresentazioni di visualizzazione, ad esempio Piano, utilizzate nella vista dall'alto (vista piana) di un disegno.

1. Fare doppio clic sulla scala da modificare.
2. Nel riquadro proprietà fare clic sulla scheda Visualizzazione.
3. Nella categoria Generale per Componente di visualizzazione verificare che sia selezionato *NESSUNO*.
4. In Visualizzazione definita da selezionare Questo oggetto.
   Nota: Per applicare le modifiche a tutte le scale nel disegno, selezionare Impostazione default disegno. Per applicare le modifiche a tutte le scale con questo stile, selezionare Stile di scala:<nome stile>.
5. Se necessario, espandere Proprietà visualizzazione oggettoAvanzato e fare clic su in corrispondenza di Proprietà aggiuntive.
6. Specificare le proprietà di visualizzazione aggiuntive per la scala:

   Per...	Procedere nel modo seguente...
   Modificare le dimensioni di visualizzazione della freccia e del contrassegno di interruzione	Immettere un valore per Dimensioni.
   Modificare la posizione di offset della visualizzazione della freccia	Immettere un valore per Offset.
   Modificare lo stile di quota utilizzato per la visualizzazione della freccia	Selezionare uno stile per Stile quota. Nota: Selezionare Dimensione freccia solo dallo stile di quota se per la freccia si utilizza uno stile di quota diverso da quello Standard e si desidera impostare le dimensioni della freccia solo dallo stile di quota. Questa è l'impostazione di default per tutti i disegni creati con le versioni precedenti del programma. Se l'opzione non viene selezionata, le dimensioni della freccia vengono moltiplicate per l'impostazione delle dimensioni della stessa.
   Modificare la forma della linea della scala	Selezionare una forma per Forma. L'opzione Curvo indica l'aggiunta di un arco quando si modifica la linea della scala. L'opzione Retto visualizza un angolo quando si modifica la linea della scala.
   Visualizzare la freccia all'estremità di tutti i piani di taglio nella stessa direzione per tutta la lunghezza della scala	Selezionare Piano di taglio – Parallelo per Applica a e accertarsi che non sia attivata l'opzione Disegna per ciascuna rampa.
   Visualizzare la freccia all'estremità di tutti i piani di taglio e al termine di tutte le rampe nella stessa direzione	Selezionare Piano di taglio – Parallelo per Applica a e accertarsi che sia attivata l'opzione Disegna per ciascuna rampa.
   Visualizzare la freccia alla fine dell'intera scala	Selezionare Intera scala per Applica a e accertarsi che non sia attivata l'opzione Disegna per ciascuna rampa.
   Visualizzare la freccia su ciascun lato del piano di taglio	Selezionare Piano di taglio – opposto per Applica a.
   Modificare la linea della scala visualizzata	Selezionare Percorso grafica o Linea di costruzione per Visualizza percorso.
   Modificare il tipo di contrassegno di interruzione visualizzato sul piano di taglio	In Contrassegno interruzione, selezionare un contrassegno per Tipo.
   Specificare un contrassegno personalizzato da visualizzare sul piano di taglio	Selezionare Forma personalizzata per Tipo, quindi selezionare un blocco per Blocco.

7. Fare clic su OK.

È inoltre possibile accedere a tali impostazioni e modificarle mediante il menu di scelta rapida della scala, attenendosi alla procedura descritta di seguito.

1. Selezionare la scala da modificare, fare clic con il pulsante destro del mouse, quindi scegliere Modifica visualizzazione dell'oggetto.
2. Fare clic sulla scheda Proprietà visualizzazione.
3. Selezionare la rappresentazione di visualizzazione da modificare, quindi selezionare Sostituzione oggetto.

   La rappresentazione di visualizzazione corrente appare in grassetto.

4. Se necessario, fare clic su .

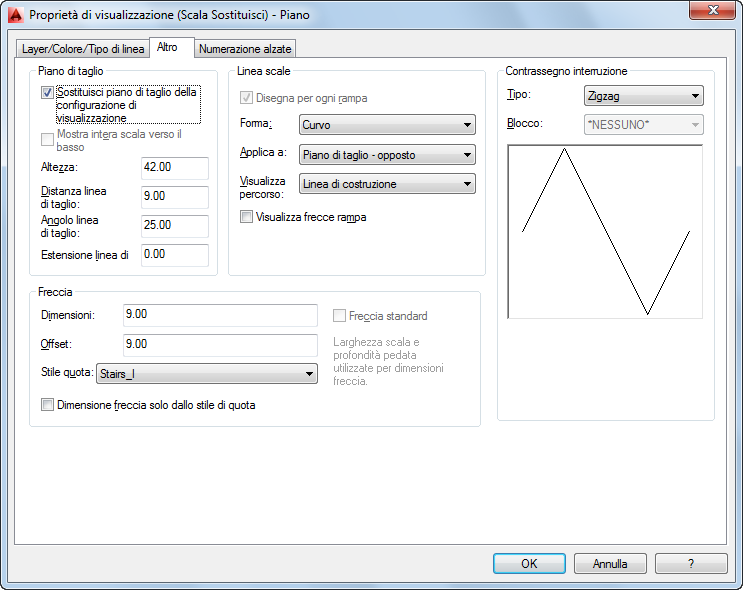

5. Fare clic sulla scheda Altro.


6. Specificare le proprietà di visualizzazione aggiuntive nel modo desiderato.
7. Fare clic due volte su OK.
