Utilizzare questa procedura per inserire componenti di dettaglio che vengono rappresentati più volte in modo lineare, come ad esempio i mattoni. In questo esempio, lo strumento utilizzato per l'inserimento dei mattoni presenta la proprietà Vista impostata su Sezione. In vista Pianta vengono visualizzati gli stessi prompt. Se l'impostazione selezionata è Prospetto, vengono utilizzati i prompt descritti in Come inserire componenti ripetitivi. Se l'impostazione selezionata è Prospetto (motivo), vengono utilizzati i prompt descritti in Come inserire componenti di riempimento.
- Attivare lo strumento di inserimento del componente di dettaglio per il componente.
- Fare clic nell'area di disegno per specificare un punto di inserimento.
- Orientare l'immagine del componente, quindi fare clic per inserirlo oppure selezionare una delle seguenti opzioni:
Per... Procedere nel modo seguente... Ruotare il componente lungo l'asse X Immettere X (per invertiX), quindi fare clic per specificare il punto di inserimento del componente. Ruotare il componente attorno all'asse Y Immettere Y (per invertiY), quindi fare clic per specificare il punto di inserimento del componente. Inserire un dato numero di componenti Immettere C (per Conteggio), immettere il numero di unità da inserire e fare clic per specificare il punto di inizio della serie. Notare che in questa fase sono ancora disponibili le opzioni invertiX e invertiY. - Orientare il componente o la serie di componenti, quindi fare clic per completare l'inserimento.

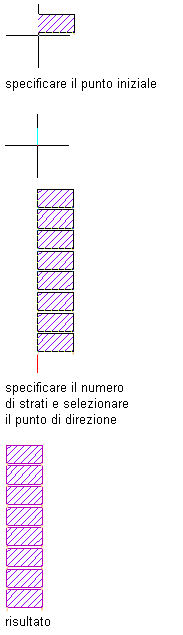

Strato di mattoni inserito in vista di sezione
