Per inserire componenti di dettaglio costituiti da un motivo ripetuto in modo lineare, quali assicelle di copertura o lamiere ondulate, attenersi alla procedura indicata di seguito. In questo esempio, lo strumento utilizzato per l'inserimento di una lamiera ondulata presenta la proprietà Vista impostata su Frontale. Se la vista è impostata su Laterale, vengono visualizzati gli stessi prompt.
- Attivare lo strumento di inserimento del componente di dettaglio per il componente.
- Fare clic su un punto iniziale nell'area di disegno per inserire il componente con l'orientamento di default oppure selezionare una delle seguenti opzioni:
Per... Procedere nel modo seguente... Ruotare il componente attorno all'asse X Immettere X (per invertiX), quindi fare clic per specificare il punto iniziale del componente. Ruotare il componente attorno all'asse Y Immettere Y (per invertiY), quindi fare clic per specificare il punto iniziale del componente. Posizionare il componente a sinistra della linea di base se verticale Immettere S (per A sinistra), quindi fare clic per specificare il punto iniziale del componente. Posizionare il componente a destra della linea di base se verticale Immettere D (per A destra), quindi fare clic per specificare il punto iniziale del componente. Centrare il componente sulla linea base se in qualsiasi altra direzione Immettere C (per Al centro), quindi fare clic per specificare il punto iniziale del componente. - Fare clic sul punto finale desiderato per inserire il componente.

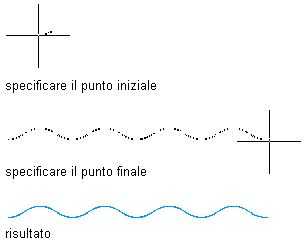

Lamiera ondulata in vista frontale
