Per aggiungere un modificatore di muro di uno stile di modificatore di muro ad un muro, attenersi alla procedura indicata di seguito. Il modificatore può essere applicato ad uno o ad entrambi i lati del muro o del componente. I lati sinistro e destro del muro vengono determinati dai rispettivi punti iniziale e finale.
- Selezionare il muro a cui applicare un modificatore muro.
- Scegliere
.
- Selezionare il punto iniziale del modificatore di muro.

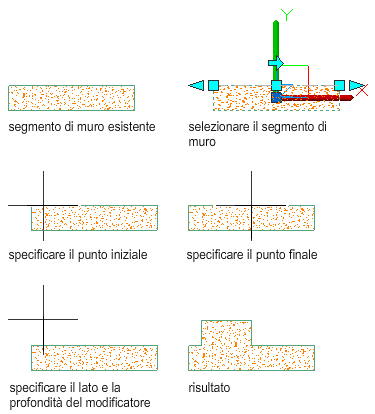

Dopo aver selezionato il primo punto, viene visualizzata una linea temporanea che indica la lunghezza del modificatore.
- Selezionare il punto finale del modificatore.
- Selezionare il lato del muro su cui disegnare il modificatore.
- Immettere la profondità del modificatore di muro.
- Selezionare lo stile di modificatore di muro.
- Selezionare il nome del componente a cui applicare il modificatore.
- Per scostare la faccia opposta del componente selezionato nella forma del modificatore di muro, selezionare Offset faccia opposta.
Aggiunta di un modificatore piano muro
- Specificare la posizione verticale del modificatore sul componente del muro.
Per... Procedere nel modo seguente... Specificare l'altezza iniziale del modificatore di muro Immettere un valore per Offset prospetto iniziale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Specificare l'altezza finale del modificatore di muro Immettere un valore per Offset prospetto finale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Immettere un valore di offset negativo per specificare una posizione verso il basso.
Parametri di posizione del modificatore piano muro
- Fare clic su OK.
Una volta aggiunto un modificatore di muro, è possibile modificarne la geometria o regolarne il posizionamento.
