Come aggiungere quote non associative derivanti da oggetti selezionati ad una quota AEC

  1. Selezionare la quota AEC a cui si desidera aggiungere punti, quindi scegliere scheda Quota AECgruppo EditaAggiungi linee di estensione.
  2. Selezionare i punti del disegno da quotare e premere INVIO.
  3. Selezionare la sequenza di quote alla quale si desidera aggiungere i punti.

    Per ciascun punto aggiunto viene incluso un grip di posizione all'estremità della linea di estensione e le quote della sequenza vengono aggiornate.

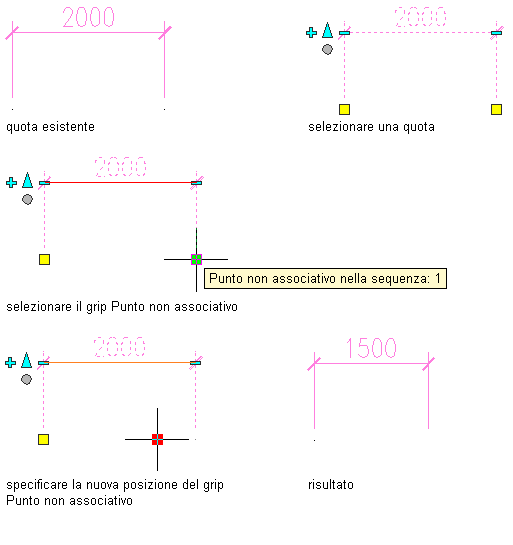

Spostamento di una posizione non associativa e aggiornamento di una quota AEC
