Dopo aver definito la struttura del progetto di costruzione e aver assegnato le costruzioni a livelli e divisioni, è possibile generare disegni della vista. Un disegno della vista utilizza varie costruzioni come riferimenti per presentare una specifica vista del progetto di costruzione. Prima di creare un disegno della vista, è necessario stabilire quale parte della costruzione si intende inserire nella vista e il tipo di vista da generare. Ad esempio, si potrebbe creare il piano soffitto riflesso del primo piano o il piano infissi del secondo piano oppure creare una vista composta di tutti i piani dell'edificio. I disegni della vista utilizzano automaticamente le costruzioni appropriate come riferimenti in base alle assegnazioni di livello/divisione delle stesse nell'edificio. Ad esempio, per creare una pianta dell'ala ovest del secondo piano, si dovrebbe generare una vista che faccia riferimento a tutte le costruzioni assegnate al secondo piano e all'ala ovest. Questa vista includerebbe anche una facciata continua estesa dal primo al quinto piano.
Vista 3D dell'intera costruzione
Al disegno della vista è anche possibile aggiungere dati come annotazioni, quote e tabelle di computo.
Tipi di disegno della vista
I seguenti tre tipi di disegno della vista sono disponibili nella funzione Gestione disegni:
- Disegno della vista generale: un disegno della vista generale contiene costruzioni di riferimento del progetto e rappresenta una vista specifica del modello di costruzione. Questo tipo di disegno è basato su un modello di vista generale definito nelle impostazioni del progetto.
È possibile utilizzare un disegno della vista come riferimento in un foglio. Quando il disegno della vista viene utilizzato come riferimento in un foglio, viene creata una vista foglio contenente quel riferimento.

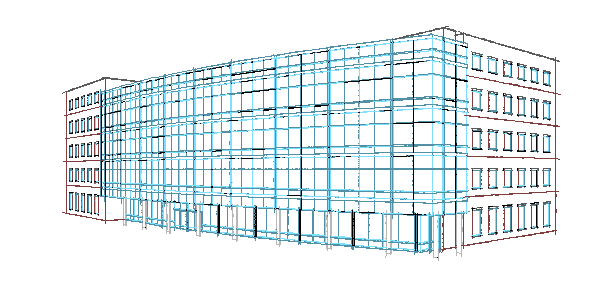

Vista prospettica di un edificio
- Disegno della vista di dettaglio: un disegno della vista di dettaglio può contenere una o più viste dello spazio modello che mostrano una parte definita del disegno di dettaglio al livello di dettaglio specificato. Una vista dello spazio modello contenente un dettaglio può essere associata ad un richiamo. Questo tipo di disegno è basato su un modello di vista dettaglio definito nelle impostazioni del progetto.
Vista dettaglio in un richiamo
- Disegno della vista di sezione/prospetto: un disegno della vista di sezione/prospetto contiene una o più viste dello spazio modello che mostrano una determinata parte del disegno della vista sezione/prospetto. Una vista dello spazio modello contenente una sezione o un prospetto può essere associata ad un richiamo. Questo tipo di disegno è basato su un modello di vista di sezione/prospetto definito nelle impostazioni del progetto.

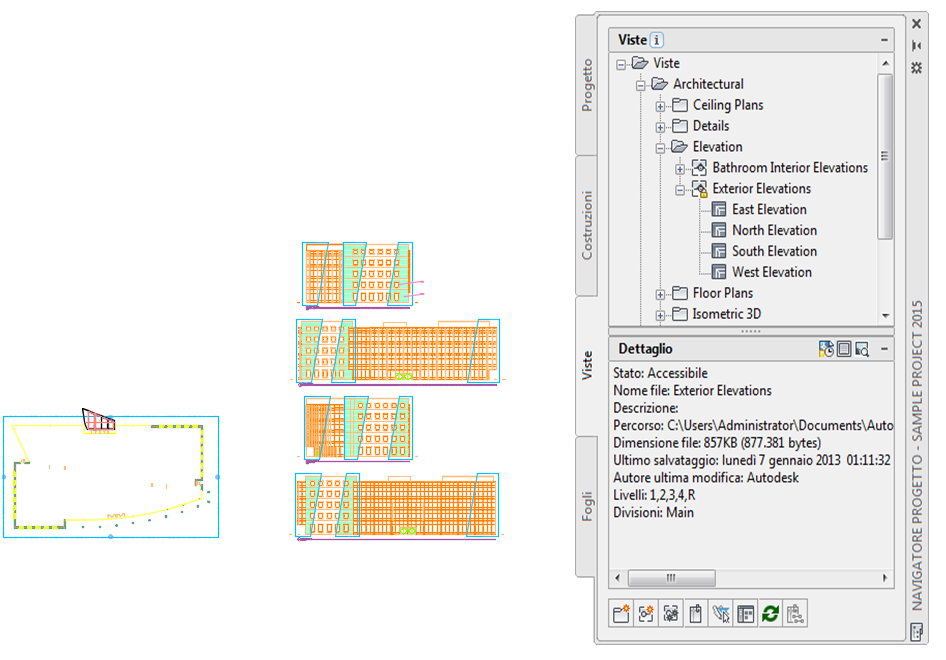

Disegno della vista del prospetto con quattro viste dello spazio modello
Quando un disegno della vista viene utilizzato come riferimento in un foglio, viene creata una vista foglio contenente quel riferimento.
Viste dello spazio modello
Una vista dello spazio modello è una parte di un disegno della vista che può essere visualizzata nella finestra dello spazio carta di un foglio. Le viste dello spazio modello rappresentano un'evoluzione del concetto Viste con nome di AutoCAD, A differenza delle Viste con nome, una vista dello spazio modello presenta un contorno definito. Quando una vista dello spazio modello viene trasferita su un foglio, viene creata una vista foglio. Un disegno della vista può contenere un numero illimitato di viste dello spazio modello.
Viste foglio
Una vista foglio è una finestra spazio carta nel foglio creato quando si trascina un disegno della vista o una vista dello spazio modello dal Navigatore progetto su un foglio.

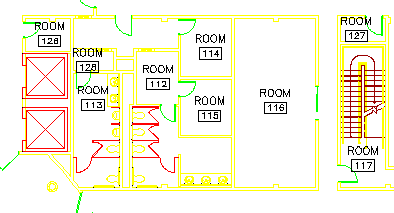

Vista dello spazio modello di un'area di un piano

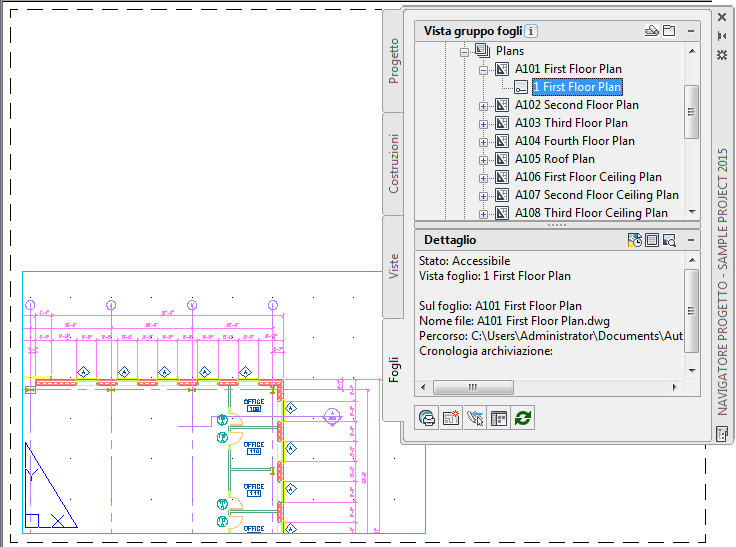

Vista foglio posizionata su un foglio
Le viste foglio possono includere sostituzioni layer specifiche per le finestre. Quando una vista dello spazio modello o un disegno della vista viene utilizzato come riferimento in una vista foglio, tali sostituzioni vengono mantenute a meno che nel progetto non sia stata configurata la sincronizzare delle viste con i fogli, nel qual caso le impostazioni layer del disegno della vista vengono reimpostate nella vista foglio quando il foglio viene aperto, stampato o pubblicato.
Viste e costruzioni
Un disegno della vista viene creato selezionando costruzioni nel Navigatore progetto e creando riferimenti ad esse nel disegno. Quando si creano viste a più livelli, il riferimento ad ogni costruzione viene stabilito in base all'altezza del livello relativa, con il livello più basso inserito all'altezza Z = 0.
Vista 3D delle costruzioni parte centrale copiate su ogni livello dell'edificio
Viste e annotazioni
In un disegno della vista o in un foglio è possibile aggiungere annotazioni, quote e tabelle di computo, a seconda del flusso di lavoro e delle necessità del caso.
Vista con indicatori di annotazione
Aggiornamento dei disegni della vista
La vista di un disegno può includere singole costruzioni o intere categorie di costruzioni. Ad esempio, se si seleziona la categoria di costruzione Architettonica - primo piano, tutte le costruzioni in tale categoria vengono incluse nella divisione o nel livello appropriato nel disegno della vista. Se successivamente si aggiungono costruzioni a quella categoria, il disegno della vista viene aggiornato per includere automaticamente le nuove costruzioni. L'utilizzo di categorie consente di mantenere i disegni della vista correnti in tutto il progetto.
Modelli di viste
Quando si crea un progetto, si imposta un modello di default per i nuovi disegni della vista. Esistono modelli separati per disegni della vista generali, disegni della vista di dettaglio e disegni della vista di sezione/prospetto.
Per creare un disegno visualizzato nella scheda Modello, è necessario salvare il modello di vista di default. Quando si crea il disegno di una nuova vista, tutte le costruzioni ad esso assegnate presenteranno dei riferimenti nel disegno della vista. Se il modello non si apre nello spazio modello attivo, la costruzione presenterà un riferimento nello spazio carta.
