Come copiare scale di annotazione attive da un oggetto AEC all'altro

È possibile copiare scale di annotazione da blocchi multivista annotativi e da quote AEC come oggetti AEC in altri oggetti AEC. A questo scopo, è necessario che il disegno contenga un oggetto AEC annotativo a cui siano applicate almeno due scale di annotazione. Ad esempio, è possibile copiare le scale di annotazione da un indicatore di porta ad un altro.

1. Aggiungere due porte al disegno.
2. Aggiungere un indicatore di porta alla prima porta.

   Questo è l'oggetto di origine.

3. Selezionare l'indicatore di porta, quindi scegliere scheda Annota gruppo Scala annotazioni Aggiungi/Elimina scale .


   È inoltre possibile specificare una nuova scala di annotazione selezionandone una dal menu a comparsa Scala annotazione.

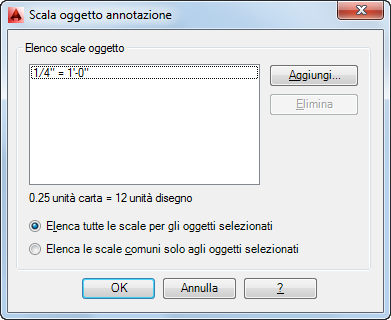

4. Nella finestra di dialogo Scala oggetto annotazione, fare clic su Aggiungi.

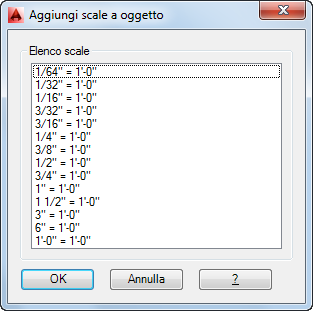

5. Selezionare altre scale da aggiungere all'oggetto di origine e fare clic su OK.
6. Controllare le nuove scale aggiunte all'oggetto di origine nella finestra di dialogo Scala oggetto annotazione e fare clic su OK.
7. Selezionare l'indicatore di porta, fare clic con il pulsante destro del mouse e scegliere Aggiungi selezionati.
8. Selezionare la seconda porta.
9. Aggiungere un nuovo indicatore di porta al disegno.
10. Selezionare il nuovo indicatore di porta, quindi scegliere scheda Annota gruppo Scala annotazioni Aggiungi/Elimina scale .
11. Nella finestra di dialogo Scala oggetto annotazione, verificare che il nuovo indicatore di porta presenti le stesse scale assegnate all'indicatore di porta di origine.
