Per regolare il posizionamento di un modificatore di muro aggiunto ad un muro, attenersi alla procedura indicata di seguito. Questa stessa procedura consente anche la rimozione dei modificatori di muro. La regolazione del posizionamento può inoltre essere svolta graficamente.
- Fare doppio clic sul muro con il modificatore da modificare.
- Nel riquadro proprietà, fare clic su Avanzato
Fogli di lavoro. - Selezionare l'impostazione di Modificatori piano.
- In Stile, selezionare il modificatore di muro da modificare.
- Se necessario, selezionare un altro stile di modificatore e un nome di componente, quindi specificare i lati su cui applicare il modificatore.
- Immettere un valore per Offset posizione iniziale, quindi specificare se l'offset si verifica dal punto iniziale del muro, dal punto finale del muro o dal punto medio del muro.
Queste impostazioni indicano il punto iniziale del modificatore lungo la lunghezza del muro. Per specificare un offset nella direzione inversa del muro, immettere un valore negativo.
Parametri di posizione del modificatore piano muro
- Modificare la posizione verticale del modificatore sul componente del muro.
Per... Procedere nel modo seguente... Specificare l'altezza iniziale del modificatore di muro Immettere un valore per Offset prospetto iniziale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Specificare l'altezza finale del modificatore di muro Immettere un valore per Offset prospetto finale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Immettere un valore di offset negativo per specificare una posizione verso il basso.
- Modificare le impostazioni per controllare la dimensione e il posizionamento del modificatore.
Per... Procedere nel modo seguente... Applicare il modificatore alla dimensione definita nello stile di modificatore Selezionare Usa dimensioni disegnate. Specificare la lunghezza e profondità del modificatore sul muro Deselezionare Usa dimensioni disegnate, quindi immettere i valori per Lunghezza e Profondità. Riflettere il modificatore nella direzione X Selezionare Rispecchia X. Riflettere il modificatore nella direzione Y Selezionare Rispecchia Y. Misurare il modificatore in base al centro Selezionare Misura in base al centro. - Per invertire specularmente il modificatore nella direzione X, selezionare Rispecchia X.

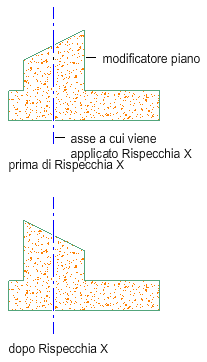

Modificatore piano muro invertito specularmente nella direzione X
- Per invertire specularmente il modificatore nella direzione Y, selezionare Rispecchia Y.
Modificatore piano muro invertito specularmente nella direzione Y
- Per rimuovere un modificatore, selezionarlo e fare clic su
. - Fare clic su OK.
