Per aggiungere un volume di layout, che è una griglia di layout 3D, attenersi alla procedura indicata di seguito.

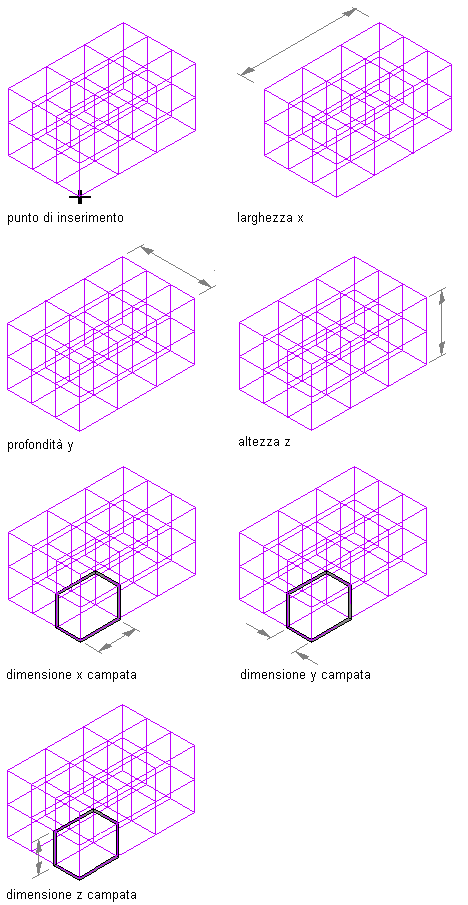

Parametri del volume di layout
- Aprire la tavolozza degli strumenti contenente lo strumento volume di layout che si desidera utilizzare e selezionarlo. Suggerimento: Se necessario, scorrere la tavolozza per visualizzare lo strumento desiderato. Dopo averlo selezionato, per rendere visibile un'area più ampia del disegno, spostare o nascondere il riquadro proprietà.
Se non è disponibile alcuno strumento volume di layout nelle tavolozze degli strumenti nell'area di lavoro, è possibile utilizzare la Libreria per aprire il catalogo di strumenti standard, che contiene uno strumento volume di layout in Strumenti di layout e ancoraggio parametrici. È possibile aggiungere questo strumento a qualsiasi tavolozza degli strumenti.
- Selezionare lo strumento Layout di volume.
- Nel riquadro proprietà, espandere Di base e Generale.
- Immettere un valore per la larghezza X, la profondità Y e l'altezza Z.
- Selezionare l'opzione Ripeti per Tipo di layout, quindi immettere i valori per la dimensione campata e gli offset iniziali e finali degli assi X, Y e Z.
- Specificare un punto di inserimento nel disegno come angolo inferiore sinistro della griglia di layout rettangolare.
- Specificare la rotazione della griglia rettangolare intorno al punto di inserimento.
