Crea una polilinea 2D, un oggetto singolo costituito da segmenti di linea e di arco.
Trova

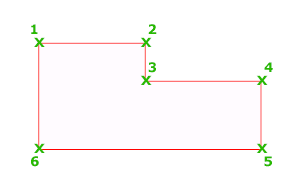

Una polilinea 2D è una sequenza collegata di segmenti creati come singolo oggetto piano. È possibile creare segmenti retti di linea, segmenti di arco o una combinazione dei due.
Nota: Un contrassegno temporaneo a forma di più viene visualizzato in corrispondenza del primo punto. Questo contrassegno può risultare utile quando si creano polilinee lunghe e complesse. Viene rimosso quando si completa la polilinea.
La variabile di sistema PLINEGEN controlla il modello di tipo di linea visualizzato attorno ai vertici e la levigatezza dei vertici di una polilinea 2D. Se si imposta PLINEGEN a 1, vengono generate nuove polilinee in un modello continuo attorno ai vertici della polilinea completata. Se si imposta PLINEGEN a 0, vengono generate polilinee inserendo su ogni vertice un trattino iniziale e uno finale. Questa variabile non ha effetto sulle polilinee con segmenti rastremati.
Vengono visualizzati i messaggi di richiesta seguenti.
Punto iniziale
Imposta il punto iniziale per la polilinea.
Se si specifica un secondo punto, è possibile disegnare i segmenti di linea.
Se si immette a (per Arco), si disegnano segmenti di arco.
Arco
Quando si disegnano segmenti di arco, vengono visualizzati i seguenti messaggi di richiesta.
Punto finale dell'arco
Completa un segmento di arco. Il segmento di arco è tangente al precedente segmento della polilinea.
Angolo
Specifica l'angolo inscritto del segmento di arco dal punto iniziale.
Se si digita un numero positivo, vengono creati segmenti di arco in senso antiorario. Se invece si digita un numero negativo, vengono creati segmenti di arco in senso orario.
Centro
Specifica un segmento di arco in base al punto centrale.
Nota: Per l'opzione Centro del comando PLINEA, immettere CE. Per lo snap a oggetto Centrato, immettere CEN o CENTRO.
Centro dell'arco. Specifica il punto centrale dell'arco di polilinea.
Punto finale dell'arco.Specifica il punto finale e disegna il segmento di arco.
Angolo. Specifica l'angolo inscritto del segmento di arco a partire dal punto iniziale.
Lunghezza. Specifica la lunghezza della corda, ossia la distanza tra i due punti finali del segmento di arco. Se il segmento precedente è un arco, il nuovo segmento di arco viene disegnato tangente al segmento di arco precedente.
Chiudi
Disegna un segmento di arco dall'ultimo punto specificato al punto iniziale, creando una polilinea chiusa. Per poter utilizzare questa opzione è necessario specificare almeno due punti.
Direzione
Specifica la tangente per il segmento di arco.
Direzione della tangente dal punto iniziale dell'arco. Specifica un punto che definisce una tangenza della curva al punto iniziale. La curva dell'arco si allontana dal vettore tra il punto iniziale e il punto tangente.
Punto finale dell'arco. Specifica il punto finale del segmento di arco.
Suggerimento: Premere CTRL per disegnare in senso orario.
Mezza-larghezza
Specifica la larghezza dal centro di un segmento di polilinea spessa a uno degli spigoli.
La mezza larghezza iniziale diventa la mezza larghezza finale di default. La mezza-larghezza finale diventa la mezza-larghezza uniforme per tutti i segmenti successivi fino a quando non viene nuovamente modificata. I punti iniziali e finali dei segmenti di linea spessa si trovano al centro della linea. In genere, le intersezioni di segmenti di polilinea spessa adiacenti sono smussate. I segmenti di arco non tangenti, gli angoli particolarmente acuti e gli oggetti che utilizzano un tipo di linea trattino-punto non vengono smussati.
Mezza-larghezza iniziale. Specifica la larghezza e il punto iniziale del segmento.
Mezza-larghezza finale. Specifica la larghezza in corrispondenza del punto finale.
Linea
Passa dai segmenti di arco del disegno ai segmenti retti del disegno.
Raggio
Specifica il raggio del segmento di arco.
Raggio di arco. Specifica una distanza.
Punto finale dell'arco. Specifica il punto finale e disegna il segmento di arco.
Secondo punto
Specifica il secondo punto e il punto finale di un arco a tre punti.
Annulla
Rimuove l'ultimo segmento di arco aggiunto alla polilinea.
Larghezza
Specifica la larghezza del segmento di arco successivo.
La larghezza iniziale diventa la larghezza finale di default. La larghezza finale diventa la larghezza uniforme per tutti i segmenti successivi fino a quando non viene nuovamente modificata. I punti iniziali e finali dei segmenti di linea spessa si trovano al centro della linea.
In genere, le intersezioni di segmenti di polilinea spessa adiacenti sono smussate. I segmenti di arco non tangenti, gli angoli particolarmente acuti o gli oggetti che utilizzano un tipo di linea trattino-punto non vengono smussati.
Larghezza iniziale.
Larghezza finale.
Linea
Durante il disegno di segmenti di polilinea retti, vengono visualizzati i seguenti messaggi di richiesta.
Punto successivo
Specifica il punto finale di un segmento di polilinea retto.
Arco
Passa dai segmenti retti del disegno ai segmenti di arco del disegno.
Chiudi
Disegna un segmento di linea dall'ultimo punto specificato al punto iniziale, creando una polilinea chiusa. Per poter utilizzare questa opzione è necessario specificare almeno due punti.
Mezza-larghezza
Specifica la larghezza dal centro di un segmento di polilinea spessa a uno degli spigoli.
La mezza larghezza iniziale diventa la mezza larghezza finale di default. La mezza-larghezza finale diventa la mezza-larghezza uniforme per tutti i segmenti successivi fino a quando non viene nuovamente modificata. I punti iniziali e finali dei segmenti di linea spessa si trovano al centro della linea.
In genere, le intersezioni di segmenti di polilinea spessa adiacenti sono smussate. I segmenti di arco non tangenti, gli angoli particolarmente acuti e gli oggetti che utilizzano un tipo di linea trattino-punto non vengono smussati.
Mezza-larghezza iniziale. Specifica la larghezza e il punto iniziale del segmento.
Mezza-larghezza finale. Specifica la larghezza in corrispondenza del punto finale.
Lunghezza
Disegna un segmento di linea di lunghezza specificata con lo stesso angolo del segmento precedente. Se il segmento precedente è un arco, il nuovo segmento di linea viene disegnato tangente al segmento di arco precedente.
Annulla
Rimuove l'ultimo segmento di linea aggiunto alla polilinea.
Larghezza
Specifica la larghezza iniziale e finale del segmento di linea successivo.
La larghezza iniziale diventa la larghezza finale di default. La larghezza finale diventa la larghezza uniforme per tutti i segmenti successivi fino a quando non viene nuovamente modificata. I punti iniziali e finali dei segmenti di linea spessa si trovano al centro della linea.
In genere, le intersezioni di segmenti di polilinea spessa adiacenti sono smussate. I segmenti di arco non tangenti, gli angoli particolarmente acuti e gli oggetti che utilizzano un tipo di linea trattino-punto non vengono smussati.
