POLISOLIDO (comando)

Crea un solido 3D simile a un muro.

Trova

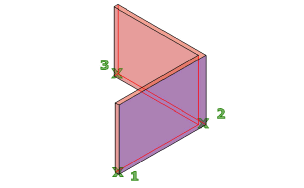

È possibile creare pareti con segmenti curvi o retti di altezza e larghezza costanti.

Il comando POLISOLIDO consente di convertire una linea esistente, una polilinea 2D, un arco o un cerchio in un solido con un profilo rettangolare. Un polisolido può contenere segmenti curvi, ma il profilo è sempre rettangolare per default.

È possibile disegnare un solido con POLISOLIDO con le stesse modalità di una polilinea. La variabile di sistema PSOLWIDTH imposta la larghezza di default per il solido. La variabile di sistema PSOLHEIGHT imposta l'altezza di default per il solido.

Vengono visualizzati i messaggi di richiesta seguenti.

Punto iniziale

Specifica un punto iniziale per un segmento di polisolido.

Oggetto

Specifica un oggetto da convertire in un solido. È possibile convertire:

  • Linea
  • Arco
  • Polilinea 2D
  • Cerchio

Altezza

Specifica l'altezza del solido. L'altezza di default viene definita dall'impostazione corrente di PSOLHEIGHT.

Larghezza

Specifica la larghezza del solido. La larghezza di default è definita dall'impostazione corrente di PSOLWIDTH.

Giustifica

Imposta la larghezza e l'altezza per posizionare il solido a sinistra, a destra o giustificato al centro durante la definizione del profilo con il comando. La giustificazione si basa sulla direzione iniziale del primo segmento del profilo.

Punto successivo

Specifica il punto successivo del profilo del polisolido.

Arco

Aggiunge un segmento di arco al solido. La direzione iniziale di default dell'arco è tangente all'ultimo segmento disegnato. È possibile specificare una direzione iniziale diversa mediante l'opzione Direzione.

Chiudi

Chiude il solido creando un segmento di linea o di arco dall'ultimo vertice all'inizio del solido.

Direzione

Specifica il segmento di arco impostando una direzione tangente iniziale e un punto finale.

Linea

Chiude il messaggio di richiesta Arco e disegna segmenti di linea retta.

Secondo punto

Specifica il secondo punto ed il punto finale di un segmento di arco a tre punti.

Annulla

Rimuove l'ultimo segmento di arco aggiunto al solido.

Chiudi

Chiude il polisolido creando un segmento di linea o di arco dall'ultimo punto specificato al punto iniziale del solido. Per poter utilizzare questa opzione è necessario specificare almeno tre punti.

Annulla

Rimuove l'ultimo segmento di arco aggiunto al solido.
