Gestisce i riferimenti esterni nel disegno corrente.

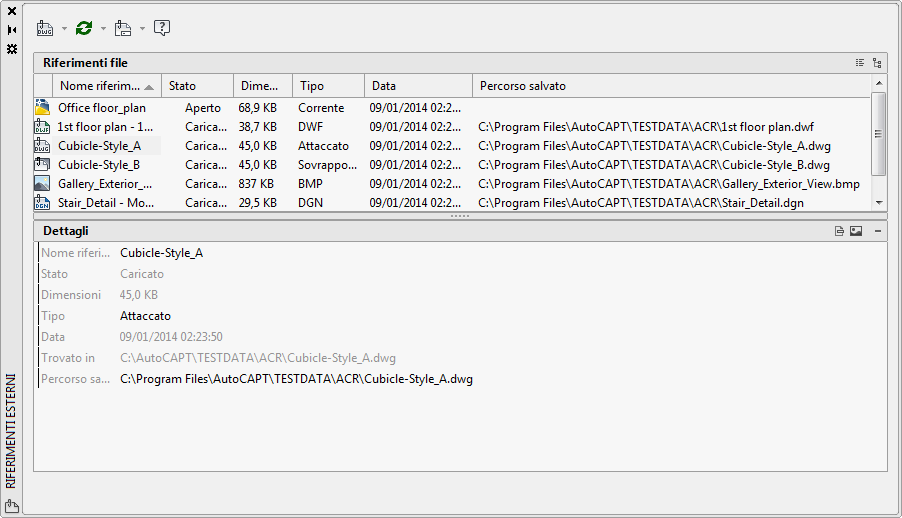

La tavolozza Riferimenti esterni organizza, visualizza e gestisce file di riferimento quali file DWG (Xrif), sottoposti DWF, DWFx, PDF o DGN, immagini raster e nuvole di punti (non disponibile in AutoCAD LT).
È possibile aprire direttamente dalla tavolozza Riferimenti esterni solo i file DWG, DWF, DWFx, PDF e di immagini raster.
I menu di scelta rapida forniscono opzioni aggiuntive per utilizzare i file.
Elenco di opzioni
Vengono visualizzate le opzioni seguenti.
Barra degli strumenti Riferimenti esterni
- Attacca
- Associa i file al disegno corrente. Selezionare un formato dall'elenco per visualizzare la finestra di dialogo Seleziona file di riferimento.
- Aggiorna
- Aggiorna la visualizzazione dell'elenco o ricarica tutti i riferimenti per visualizzare le eventuali modifiche apportate ai file di riferimento.
- Modifica percorso
- Modifica il percorso dei file selezionati. È possibile impostare il percorso assoluto o relativo. Se il file di riferimento viene memorizzato nella stessa posizione del disegno corrente, è anche possibile rimuovere il percorso.
- Guida in linea
- Apre la Guida in linea.
Riferimenti file
- Pulsanti vista elenco e vista struttura
- Fare clic sui pulsanti per passare dalla vista elenco alla vista struttura e viceversa.
- Elenco dei file di riferimento
- Visualizza un elenco di riferimenti nel disegno corrente, incluse informazioni, quali lo stato, la dimensione e la data di creazione.
Fare doppio clic sul nome del file per modificarlo. Fare doppio clic sulla cella sotto Tipo per modificare il tipo di percorso.
Dettagli
Visualizza informazioni o un'immagine di anteprima del riferimento selezionato.
- Pulsanti visualizzazione dettagli e immagine di anteprima
- Fare clic sui pulsanti per passare dalla visualizzazione dettagli ad un'immagine di anteprima e viceversa.
- Immagine di anteprima
- Visualizza un'immagine di anteprima del file selezionato in Riferimenti file.
- Visualizzazione dettagli
- Fornisce informazioni sul file selezionato in Riferimenti file. È possibile modificare alcune informazioni facendo clic sulla colonna a destra.
