Come aggiungere una luce fotometrica per una luminaria

Una luminaria è un oggetto che gestisce i componenti di un dispositivo di illuminazione. I dispositivi di illuminazione possono essere rappresentati incorporando luci fotometriche in blocchi che contengono la geometria.

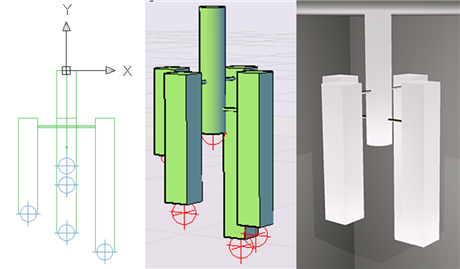

Un esempio di un oggetto luminaria.

1. Fare clic su scheda Visualizza gruppo Luci menu a discesa LuciUnità di illuminazione internazionali.. Trova
2. Impostare il valore su 1 (unità di illuminazione americane) o 2 (unità di illuminazione internazionali) per l'illuminazione fotometrica.
3. Fare clic su scheda Vistagruppo TavolozzeTavolozze degli strumenti Trova.
4. Fare clic con il pulsante destro del mouse sulla barra del titolo della tavolozza degli strumenti. Fare clic su Luci fotometriche.
5. Trascinare una luce dalla tavolozza al disegno.
6. Trascinare un'altra luce dalla tavolozza al disegno.
7. Alla riga di comando, digitare blocco per creare un dispositivo di illuminazione con le luci posizionate nel disegno.
