Gli strumenti di modellazione 3D sono di vario tipo e vanno dall'immissione di valori esatti nella tavolozza Proprietà, a metodi più flessibili quali la modifica tramite grip e gizmo. Alcuni metodi sono specifici di solidi, superfici o mesh 3D. mentre altri sono comuni ad entrambi.
Conversione in altri tipi di oggetti
È spesso possibile convertire un tipo di oggetto in un altro per potere utilizzare funzionalità di modifica specifiche.
Ad esempio, è possibile convertire le superfici, i solidi e i tipi di mesh esistenti selezionati in oggetti mesh per potere utilizzare le funzionalità di modellazione e di applicazione della levigatezza.

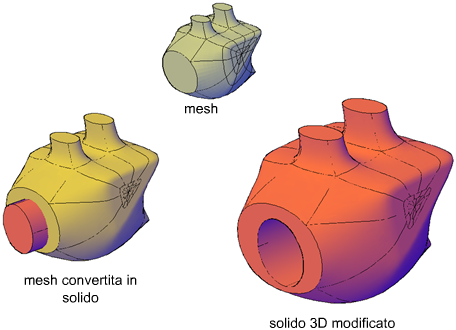

Analogamente, è possibile convertire le mesh in solidi e superfici 3D per eseguire operazioni di modellazione di oggetti composti disponibili solo per tali oggetti. Quando si avvia un'operazione che è disponibile solo per i solidi e le superfici, spesso viene richiesto se si desidera eseguire la conversione.
Visualizzazione di un modello da tutte le angolazioni
Quando si lavora con un oggetto 3D, accade spesso di eseguire modifiche che non sono evidenti nella vista corrente. Per verificare che le modifiche soddisfino i requisiti, utilizzare le seguenti tecniche assicurandosi di averne acquisito una sufficiente comprensione:
- Manipolazione del piano di lavoro 3D (UCS). Per capire come il modello viene proiettato nello spazio 3D, acquisire familiarità con l'uso degli assi X, Y e Z.
- Rotazione della vista in modo da visualizzare il modello da diverse angolazioni. Sono disponibili diversi strumenti di navigazione, compresi Orbita 3D e ViewCube, che consentono di ruotare gli oggetti nell'area di lavoro.
- Visualizzazione di più finestre. Impostare due o più finestre con diversi punti di vista e stili di visualizzazione. Quando si esegue una modifica in una finestra, è possibile vederne l'impatto in diverse finestre contemporaneamente.
