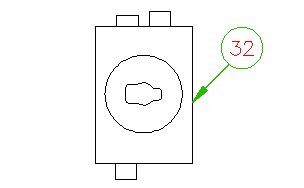

È possibile assegnare un numero di elemento o di dettaglio al numero parte principale di un componente o ad ogni numero di codice di catalogo multiplo nella finestra di dialogo Inserisci/Modifica. Il numero viene memorizzato come valore di dati nel blocco stesso. Per mostrare questo numero di elemento in un'etichetta visibile, ad esempio in un numero di riferimento, utilizzare il comando Inserisci numero di riferimento e selezionare un punto qualsiasi del blocco. Verrà recuperato il numero di elemento del componente e verrà richiesto di selezionare l'inizio e la fine di una direttrice.
Vengono visualizzati dei messaggi che guidano l'utente nella selezione di punti per una freccia direttrice facoltativa. Quando viene cambiato sul componente, il numero dell'elemento in un numero di riferimento si aggiorna automaticamente. È possibile definire il tipo di numero di riferimento, la dimensione del testo e il tipo di freccia con l'impostazione della numerazione di riferimento.
Se il componente presenta più numeri di elemento, per visualizzarli viene creato un numero di riferimento multiplo. La direzione del numero di riferimento può essere definita durante l'inserimento.
I numeri di riferimento si aggiornano automaticamente se i numeri di elemento del componente vengono modificati tramite la finestra di dialogo di modifica.
Un attributo numero di elemento singolo, B_ITEM, verrà inserito nel simbolo del numero di riferimento. È possibile impostare un modello in modo che vengano aggiunti automaticamente attributi visibili supplementari al numero di riferimento, al momento dell'inserimento. Creare il disegno con le definizioni attributo che si desidera includere con il simbolo del numero di riferimento:
\panel\wd_ptag_addattr_itemballoon.dwg.
Se viene trovato un modello esistente, una sua copia viene unita al numero di riferimento. AutoCAD Electrical non aggiorna tali attributi. Utilizzare il comando EDITATT per aggiornare gli attributi aggiuntivi.
