Come pubblicare i disegni del progetto

Stampa di disegni

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
2. In Gestione progetti, fare clic sulla freccia dello strumento Pubblica/Stampa e selezionare Stampa progetto.
3. Selezionare uno o più disegni da stampare.
   Nota: È inoltre possibile selezionare i disegni o le cartelle in Gestione progetti facendo clic con il pulsante destro del mouse e selezionando Pubblica Stampa progetto. I disegni selezionati sono preselezionati nella finestra di dialogo Seleziona i disegni da elaborare.
4. Fare clic su OK.
5. Selezionare la scheda di layout da stampare nella finestra di dialogo Ordine e opzioni di stampa batch.
6. Selezionare la periferica di output.

   • Usa configurazione di stampa (.pc3): scegliere questa opzione per utilizzare un file di configurazione plotter esistente (.pc3), immettere il nome file o fare clic su Sfoglia per selezionarlo.

     Un file di configurazione plotter contiene informazioni, quali il modello e il driver di periferica, la porta di output cui è connessa la periferica e diverse impostazioni specifiche della periferica.

   • Usa valori predefiniti della scheda layout: scegliere questa opzione per utilizzare la configurazione plotter di default.

7. Fare clic su Modalità configurazione di stampa avanzata per attivare o disattivare le opzioni impostate nella finestra di dialogo Opzioni avanzate configurazione di stampa.
8. Scegliere ON oppure OFF.
9. Selezionare l'ordine di output della stampa:

   • OK: la stampa viene eseguita nell'ordine selezionato.

   • OK, inverso: la stampa viene eseguita nell'ordine inverso.

10. Fare clic su OK per salvare i disegni aperti.
11. Scegliere OK, progetto.

Se l'impostazione del cartiglio mappa uno qualsiasi dei valori PLOT di AutoCAD Electrical agli attributi, questi ultimi vengono aggiornati durante la stampa. Se l'attributo contiene un valore prompt, questo viene utilizzato come prefisso.

Ad esempio:

• Il cartiglio mappa PLOTDATE (formato MM:GG:AAAA) all'attributo DATE.
• L'attributo DATE ha un valore prompt "Data: ".
• Per una stampa creata il giorno 1 gennaio 2013 l'attributo viene aggiornato a "Data: 01/01/2013".

Pubblicazione in PDF con collegamenti ipertestuali

1. Aggiornare i riferimenti incrociati di componenti e frecce di segnale per il progetto.
2. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
3. In Gestione progetti fare clic sulla freccia dello strumento Pubblica/Stampa, quindi selezionare Pubblica in formato PDF/DWF/DWFx.
4. Selezionare i disegni da pubblicare.
   Nota: È inoltre possibile selezionare una cartella in Gestione progetti, fare clic con il pulsante destro del mouse e selezionare Pubblica Pubblica in PDF/DWF/DWFx. I disegni nella cartella sono preselezionati nella finestra di dialogo Selezionare i disegni da elaborare.

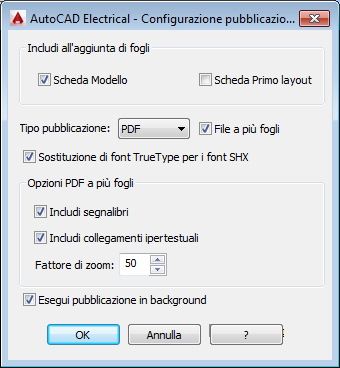

5. Nella finestra di dialogo Configurazione pubblicazione di AutoCAD Electrical, selezionare PDF come tipo di pubblicazione.
6. Selezionare File a più fogli.
7. Decidere se utilizzare i font TrueType in sostituzione dei font SHX.
   Nota: Per i disegni che utilizzano i font TrueType, è possibile eseguire ricerche di testo di all'interno del file PDF. Gli oggetti di testo che utilizzano font SHX vengono disegnati come grafica e non possono essere cercati come testo quando sono salvati in un file PDF. Selezionare questa opzione per utilizzare i font TrueType in sostituzione dei font SHX nel PDF generato, in modo da permettere ricerche di testo.
8. Selezionare Includi segnalibri.
9. Selezionare Includi collegamenti ipertestuali.
10. Definire il fattore di zoom che controlla l'ingrandimento del file PDF nell'oggetto a cui si fa riferimento. Immettere un valore compreso tra 1 e 100.

11. Fare clic su OK.

    Viene visualizzata la finestra di dialogo Pubblica in cui sono preselezionate le opzioni PDF e File a più fogli.

12. Apportare tutte le modifiche necessarie.
13. Fare clic su Pubblica.

Pubblica in formato DWF

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
2. In Gestione progetti fare clic sulla freccia dello strumento Pubblica/Stampa, quindi selezionare Pubblica in formato PDF/DWF/DWFx.
3. Selezionare i disegni da pubblicare in formato DWF.
   Nota: È inoltre possibile selezionare una cartella in Gestione progetti, fare clic con il pulsante destro del mouse e selezionare Pubblica Pubblica in PDF/DWF/DWFx. I disegni nella cartella sono preselezionati nella finestra di dialogo Selezionare i disegni da elaborare.
4. Selezionare le opzioni di Configurazione pubblicazione.
5. Fare clic su OK.
6. Fare clic su Pubblica.

Pubblica sul Web

Crea pagine Web HTML dai disegni selezionati nel progetto attivo.

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
2. In Gestione progetti, fare clic sulla freccia dello strumento Pubblica/Stampa, quindi selezionare Pubblica sul WEB.
   Nota: È inoltre possibile selezionare una cartella in Gestione progetti, fare clic con il pulsante destro del mouse e selezionare Pubblica Pubblica sul Web. I disegni selezionati nella cartella sono preselezionati nella finestra di dialogo Selezionare i disegni da elaborare.
3. Nella finestra di dialogo Pubblica sul Web, selezionare una posizione in cui memorizzare i file di disegno.
4. Selezionare un formato di immagine.

   • DWF: i file DWF (Design Web Format) sono rappresentazioni basate su vettori dei file di disegno (.DWG).

     Nota: DWF è il formato di immagine consigliato in quanto supporta la navigazione nel disegno da un elenco di descrizioni o di contrassegni dei componenti.

   • JPEG: i file JPEG (Joint Photographics Experts Group) sono basati su raster. L'utilizzo di questo formato non è consigliato per i file di grandi dimensioni contenenti testo.

   • PNG: i file PNG (Portable Network Graphics) sono basati su raster come le immagini JPEG, ma garantiscono un output di qualità superiore.

5. Fare clic su OK.
6. Selezionare i disegni da pubblicare sul Web.
7. Fare clic su OK.
8. Immettere un nome per il banner del progetto della pagina Web.
9. Immettere uno o più titoli di progetto per la pagina Web.
10. Selezionare il metodo di output delle immagini di disegno sulla pagina Web.
11. Fare clic su OK.

12. Se richiesto. immettere il nome di un dispositivo di output.

13. Premere INVIO per selezionare No come impostazione di default quando viene chiesto se si desidera scrivere la stampa su un file [Sì/No]
14. Premere INVIO per selezionare No come impostazione di default quando viene chiesto se si desidera salvare le modifiche apportate all'impostazione pagina [Sì/No]
15. Premere INVIO per selezionare Sì come impostazione di default quando viene chiesto se si desidera procedere con la stampa [Sì/No]
