Finestra di dialogo Inserisci codice destinazione

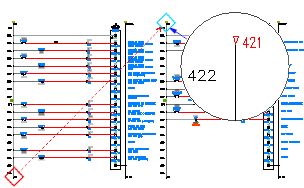

Inserisce una freccia segnale di arrivo del filo con un numero filo da un'origine corrispondente.

Trova

 Voce di comando:  AEDESTINATION

Il programma recupera il numero di filo per una rete di fili con frecce di arrivo dalla rete di fili con frecce di partenza associata. Immettere lo stesso numero, la stessa parola o frase contenuta nella freccia di arrivo per creare il collegamento.

Nota: Una freccia segnale di arrivo non può essere collegata a una rete di fili che include un numero di fili fisso pre-assegnato.

Codice	Consente di specificare il codice del segnale di destinazione. Immettere un numero, una parola, una frase univoca, non superiore a 32 caratteri, che verrà utilizzata per collegare internamente la rete di fili di destinazione alle reti di fili di origine.
Descrizione	(facoltativa) Consente di specificare una descrizione per il segnale di destinazione.
Predefiniti	Apre un file di testo ASCII nel quale è possibile selezionare rapidamente descrizioni standard.
Recente	Consente di selezionare un codice tra quelli inseriti di recente.
Disegno	Consente di visualizzare elenchi di selezione a livello di disegno per tutti i codici di origine/destinazione usati fino ad ora.
Progetto	Consente di visualizzare elenchi di selezione a livello di progetto per tutti i codici di origine/destinazione usati fino ad ora.
Seleziona	Consente di selezionare una rete di fili esistente. La relativa freccia di partenza e il relativo codice segnale vengono utilizzati per la nuova freccia di arrivo.
Stile di freccia segnale	Consente di specificare lo stile di freccia da utilizzare per il segnale di destinazione. Attualmente è possibile scegliere tra nove stili.
OK + Aggiorna origine	Completa l'inserimento della freccia di arrivo e aggiorna con quest'ultima la freccia di origine.
