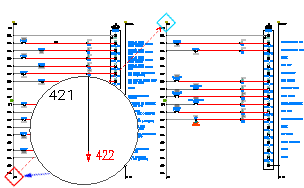

Inserisce una freccia segnale di partenza e trasferisce il relativo numero di filo alle reti di fili di destinazione.
Trova
Voce di comando:
AESOURCE
Il numero di filo di una rete con frecce di partenza viene copiato in tutte le reti di fili con frecce di arrivo associate. Immettere un numero, una parola o una frase univoca di un massimo di 32 caratteri per collegare la rete di fili di origine a tutte le reti di fili di destinazione internamente.
|
Codice |
Consente di specificare il codice del segnale di partenza. Immettere un numero, una parola o una frase univoca, non superiore a 32 caratteri, che verrà utilizzata per collegare internamente la rete di fili di origine alle reti di fili di destinazione. |
|
Usa |
Consente di posizionare il valore specificato nella casella codice. È utile per utilizzare il numero successivo in una sequenza. |
|
Descrizione |
(facoltativa) Consente di specificare una descrizione per il segnale di partenza. |
|
Predefiniti |
Apre un file di testo ASCII, WDSRCDST.WDD, in cui è possibile selezionare rapidamente descrizioni standard. |
|
Recente |
Consente di selezionare un codice tra quelli inseriti di recente. |
|
Disegno |
Consente di visualizzare elenchi di selezione a livello di disegno per tutti i codici di origine/destinazione usati fino ad ora. |
|
Progetto |
Consente di visualizzare elenchi di selezione a livello di progetto per tutti i codici di origine/destinazione usati fino ad ora. |
|
Cerca |
Segue la rete di fili selezionata alla ricerca di una freccia di arrivo all'altro capo. In caso venga trovata, ripeterne il codice segnale per la nuova freccia di partenza. |
|
Seleziona |
Consente di selezionare una rete di fili esistente. AutoCAD Electrical cercherà in tale rete una freccia di arrivo esistente e ne recupererà il codice segnale, per utilizzarlo sulla nuova freccia di partenza. |
|
Stile di freccia segnale |
Consente di specificare lo stile di freccia da utilizzare per il segnale di partenza. È possibile scegliere tra quattro stili predefiniti o uno stile definito dall'utente. |
|
OK+ aggiorna destinazione |
Completa l'inserimento della freccia di partenza e aggiorna la freccia di arrivo con la freccia di partenza in questione. |
