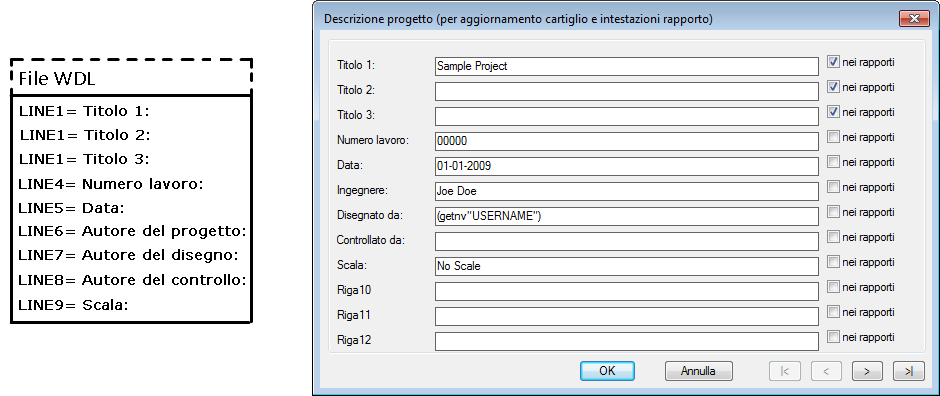

In AutoCAD Electrical le finestre di dialogo relative ai cartigli e alla descrizione del progetto mostrano etichette generiche come "LINE1", "LINE2" e così via. È possibile modificare queste etichette per far sì che corrispondano al collegamento al cartiglio. Ad esempio, è possibile collegare il valore dei dati di AutoCAD Electrical "LINE10" all'attributo "DRAWN_BY" nel cartiglio. Ciò che l'utente vuole vedere quando viene visualizzata una finestra di dialogo relativa ai cartigli non è "LINE10", bensì "Disegnato da". Un file di testo con un'estensione WDL definisce le etichette personalizzate.
Il file contiene una riga per etichetta nel formato LINEx=etichetta. Le voci non devono essere in ordine e i numeri di riga possono essere ignorati. Ad esempio:
LINE1 = Titolo progetto 1
LINE2 = Titolo 2
LINE3 = Titolo 3
LINE4 = Numero progetto
Sequenza di ricerca dei file .wdl.
È possibile creare file WDL diversi per progetti diversi. La sequenza di ricerca è la seguente:
- Ricerca nella stessa cartella del file .WDP del progetto di un file denominato <nomeprog>_WDTITLE.WDL dove <nomeprog> corrisponde al nome del progetto attivo.
- Ricerca nella stessa cartella del file .WDP del progetto di un file denominato DEFAULT_WDTITLE.WDL.
- Se nel file wd.env è presente il flag WD_ACADPATHFIRST, ricerca di DEFAULT_WDTITLE.WDL nei percorsi ACAD.
- Ricerca di DEFAULT_WDTITLE.WDL nella cartella USER di AutoCAD Electrical.
- Ricerca di DEFAULT_WDTITLE.WDL nella cartella di base di AutoCAD Electrical.
- Se nel file wd.env è definito WD_SUP_ALT, ricerca di DEFAULT_WDTITLE.WDL nel percorso specificato.
- Ricerca di DEFAULT_WDTITLE.WDL nei percorsi ACAD (se non è impostato il flag WD_ACADPATHFIRST in wd.env).
