Informazioni sull'inserimento di fili

Viene spiegato come inserire fili singoli o cablaggi con bus a più fili.

Inserimento di fili

Inserisce una linea o una serie di linee su un layer filo definito in AutoCAD Electrical. Un disegno può avere più layer. I fili non devono iniziare o finire ai punti di aggancio e possono trovarsi su qualsiasi angolo. Una rete di fili è costituita da uno o più segmenti di fili e da diramazioni opzionali che si interconnettono e formano un conduttore elettrico continuo.

È possibile inserire segmenti di fili a linea singola o con angolo (22.5, 45 o 67.5 gradi) su un layer di fili, purché non si tratti del layer corrente. AutoCAD Electrical supporta lo spostamento rapido dei componenti insieme ai fili con angolo.

Nota: È anche possibile utilizzare il comando Inserisci filo di AutoCAD per inserire fili di AutoCAD Electrical su un layer di fili valido.

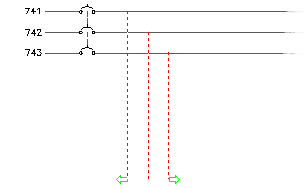

Inserimento di più fili

Il cablaggio con bus a più fili interrompe automaticamente e riesegue la connessione a tutti i componenti sottostanti nel percorso. Se interseca un cablaggio esistente, vengono inseriti automaticamente spazi all'intersezione dei fili in base alle proprietà del disegno. Il numero dei fili è definito dall'utente.

Inserisce fili di bus verticali o orizzontali. La spaziatura predefinita dei bus orizzontali è quella dei rung dei diagrammi ladder. Per i bus verticali, la spaziatura corrisponde al valore di default definito nella sezione Valori di default diagramma Ladder della finestra di dialogo Proprietà disegno Formato disegno.

Nota: Per modificare la spaziatura del bus dopo l'inserimento, è possibile utilizzare il comando Sposta rapidamente.

Interconnetti componenti

Inserisce i fili tra i punti di connessione allineati su una coppia di componenti selezionati. I fili vengono aggiunti solo quando i punti di connessione dei fili sono allineati.
