Nelle serie rettangolari, gli elementi sono distribuiti in ogni combinazione di righe, colonne e livelli.
Un'anteprima dinamica consente di derivare rapidamente il numero e la spaziatura delle righe e delle colonne. Aggiungere livelli per creare una serie 3D.
Nella figura riportata di seguito è illustrata una serie rettangolare con tre righe, tre colonne e tre livelli.
Trascinando i grip della serie, è possibile aumentare o ridurre il numero e la spaziatura delle righe e delle colonne nella serie.
È possibile ruotare la serie attorno al punto base nel piano XY. Alla creazione, l'asse della riga e quello della colonna sono ortogonali tra loro; per le serie associative, è possibile modificare gli angoli degli assi in seguito.
Modifica delle serie rettangolari
Il menu contestuale Serie rettangolare include una gamma completa di impostazioni per regolare la spaziatura, il numero di elementi e i livelli nella serie.

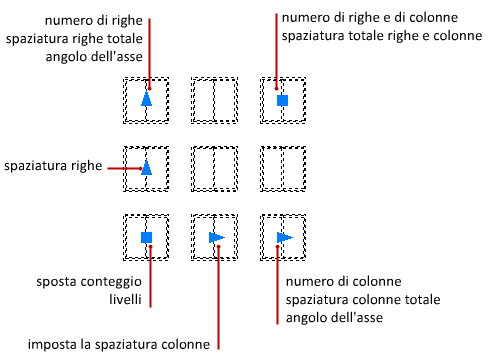

È anche possibile utilizzare i grip su una determinata serie lungo traiettoria per modificare la configurazione della serie.
Alcuni grip dispongono di più azioni. Quando il grip è selezionato (e diventa di colore rosso), è possibile premere CTRL per passare da un'opzione all'altra. Alla riga di comando viene visualizzata l'azione corrente.
