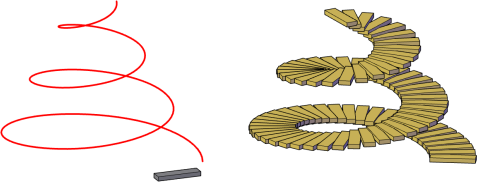

Nelle serie di traiettorie, gli elementi sono distribuiti in modo uniforme lungo una traiettoria o una parte di una traiettoria.
La traiettoria può essere una linea, una polilinea, una polilinea 3D, una spline, un'elica, un arco, un cerchio o un'ellisse.
Distribuzione di elementi in serie

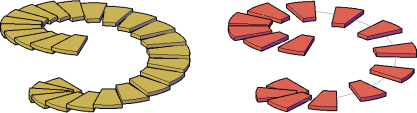

La distribuzione di elementi lungo la traiettoria può essere misurata o divisa.

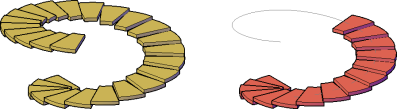

- Misura. La spaziatura tra gli elementi non viene modificata, neppure quando viene modificata la traiettoria. Se la traiettoria viene modificata e diventa troppo corta per visualizzare tutti gli oggetti, il numero di elementi viene regolato automaticamente.
- Dividi. Un numero specificato di oggetti viene distanziato in maniera uniforme per l'intera lunghezza della traiettoria. Se la serie è associativa, la spaziatura tra gli oggetti viene regolata automaticamente al variare della lunghezza della traiettoria.
Modifica di serie lungo traiettorie
Il menu contestuale Serie lungo traiettoria offre una gamma completa di impostazioni per regolare la spaziatura, modificare il numero di elementi e i livelli nella serie.
È anche possibile utilizzare i grip su una determinata serie lungo traiettoria per modificare la configurazione della serie.
Quando si posiziona il mouse sul grip di base quadrato, viene visualizzato un menu di opzioni. È possibile, ad esempio, selezionare Conteggio righe, quindi trascinare per aggiungere più righe alla serie.
Se si trascina il grip triangolare, è possibile modificare il numero di elementi in serie lungo la traiettoria.
