Questo componente sezione tipo crea un pozzetto di drenaggio riempito con sassi con una condotta circolare all'interno.
Associazione
Il punto di associazione per tale componente sezione tipo può trovarsi nella parte inferiore centrale, superiore centrale o nell'angolo superiore del pozzetto di drenaggio.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistro / Destro | Destro |
| Punto di associazione | Specifica la posizione del punto di associazione del componente sezione tipo. | Stringa; (a) Alto centro; (b) Basso centro, (c) Angolo superiore | Angolo superiore |
| Larghezza parte inferiore | Larghezza della parte inferiore della trincea | Numerico, positivo |
1.0 piedi 0.3 m |
| Larghezza sommità | Larghezza della parte superiore della trincea | Numerico, positivo |
1.5 piedi 0.5 m |
| Depth | Profondità totale della trincea | Numerico, positivo |
2.0 piedi 0.6 m |
| Spessore sottofondo | Spessore del sottofondo della condotta sulla parte inferiore della trincea | Numerico, positivo |
0.6 ft 0.2 m |
| Diametro condotta | Diametro della condotta di drenaggio | Numerico, positivo |
0.6 ft 0.2 ft |
| Spessore condotta | Spessore del materiale della condotta (facoltativo) | Numerico, positivo |
0.0 ft 0.0 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Depth | Facoltativamente, la profondità della trincea può essere sostituita una quota altimetrica di profilo. Se il punto di associazione si trova nella parte superiore della trincea, tale profilo viene assegnato per la parte inferiore della trincea e viceversa. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Parametri di output
Funzionamento

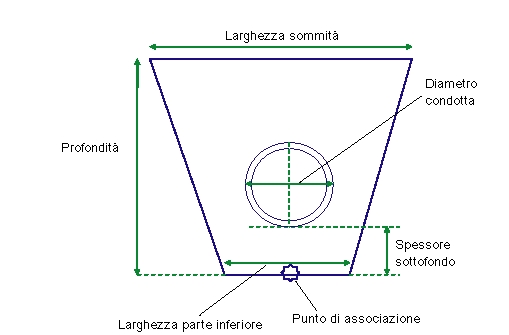

Il componente sezione tipo crea la forma per un semplice pozzetto di drenaggio, come mostrato nell'illustrazione precedente.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo esegue il disegno in base a quanto definito dai parametri di input, a partire dal punto di associazione.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto / Collegamento | Codes | Description |
|---|---|---|
| P1 | Drain_Bottom | |
| P2 | Drain_Bottom_Outside | |
| P3 | Drain_Top_Outside | |
| P4 | Drain_Top_Inside | |
| P5 | Drain_Bottom_Inside | |
| P6 | Drain_Center | |
| P7 | Flow_Line | Utilizzare il codice punto esistente, se disponibile, tra cordolo e cunette. |
| L1 | Top, Drain_Top | |
| L2, L3, L4 | Datum, Drain_Bottom | |
| S1 | Trench_Backfill | |
| S2 | Drain_Area |

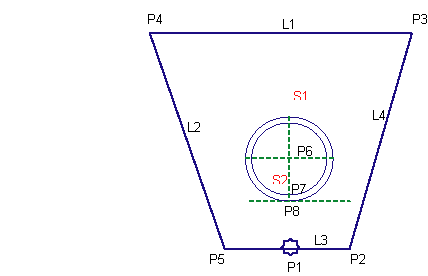

Diagramma di codifica
