Questo componente sezione tipo crea una rappresentazione in sezione trasversale di una corsia di percorrenza inserita dal ciglio interno della pavimentazione verso il punto del colmo stradale.
Utilizza il valore della pendenza di sopraelevazione della corsia esterna per il tracciato della linea base del tipo di modellatore. La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nel Manuale dell'utente di AutoCAD Civil 3D.
Associazione
Il punto di associazione si trova sul bordo interno della corsia sulla superficie di finitura. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Punto colmo stradale sulla parte interna |
Specifica che il ciglio interno della corsia deve essere codificato come Colmo stradale |
Yes/No |
Sì |
|
Larghezza |
Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Spessore Pavimentazione1 |
Spessore dello strato Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore dello strato Pavimentazione2 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Base |
Spessore dello strato di base (zero per omettere) |
Numerico, non negativo |
0.100 m 0.333 piedi |
|
Spessore Sottobase |
Spessore dello strato di sottobase (zero per omettere) |
Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza |
Può essere utilizzato per sostituire il valore fisso di Larghezza corsia e collegare il bordo della corsia ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica sommità |
Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
SE AOR Unsupported |
Questo componente sezione tipo non contribuisce al calcolo dei punti di rotazione dell'asse di rotazione di sopraelevazione. Se viene utilizzato in un componente sezione tipo usato per il calcolo di un asse di rotazione, nel layout viene visualizzato |
1 (True) |
|
Larghezza corsia |
Pendenza della larghezza della corsia |
Numerico |
|
Pendenza % corsia |
Pendenza % della corsia |
Numerico |
. Per ulteriori informazioni, vedere Funzionamento

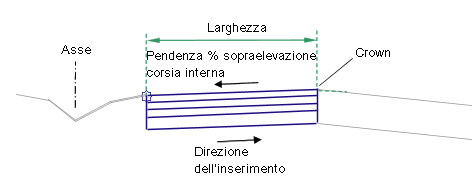

La pendenza di sopraelevazione della corsia interna si ottiene dalle specifiche di sopraelevazione per il tracciato della linea base e il segno algebrico del valore viene invertito. Se l'inserimento è a sinistra, si ottiene la pendenza della corsia esterna destra e il valore viene invertito. Se l'inserimento è a destra, si ottiene la pendenza della corsia esterna sinistra e il valore viene invertito. Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando i valori specificati di larghezza, spessore e pendenza di sopraelevazione invertita. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.
Se alla Larghezza viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.
Funzionamento in modalità layout

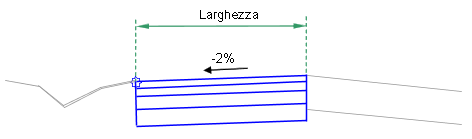

In modalità layout questo componente sezione tipo visualizza i collegamenti di finitura, base e sottobase per la larghezza e lo spessore specificati ad una pendenza di -2%.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1 |
ETW |
Bordo interno della corsia sulla finitura |
|
P2 |
Crown |
Bordo esterno della corsia (al punto del colmo stradale) sulla finitura |
|
P3 |
ETW_Pave1 |
Bordo interno della corsia sulla Pavimentazione1 |
|
P4 |
Crown_Pave1 |
Bordo esterno della corsia sulla Pavimentazione1 |
|
P5 |
ETW_Pave2 |
Bordo interno della corsia sulla Pavimentazione2 |
|
P6 |
Crown_Pave2 |
Bordo esterno della corsia sulla Pavimentazione2 |
|
P7 |
ETW_Base |
Bordo interno della corsia sullo strato di base |
|
P8 |
Crown_Base |
Bordo esterno della corsia sullo strato di base |
|
P9 |
ETW_Sub |
Bordo interno della corsia sullo strato di sottobase |
|
P10 |
Crown_Sub |
Bordo esterno della corsia sullo strato di sottobase |
|
L1 |
Top, Pave |
Superficie di finitura |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Base |
|
|
L5 |
Subbase Datum |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |

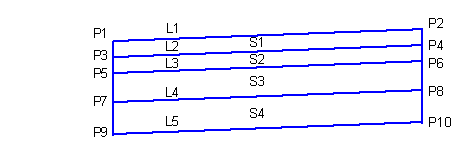

Diagramma di codifica
