Questo componente sezione tipo esegue il ricoprimento di una strada esistente a falda unica e aggiunge una o più corsie di percorrenza ai bordi di sinistra e destra, mantenendo la pendenza della corsia esistente.
Associazione
Il punto di associazione si trova ai bordi interni della finitura sulle corsie di allargamento.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Scostamento punto di inserimento sinistro |
Scostamento del punto di inserimento sinistro. Questo è il punto in cui inizia la corsia di allargamento sulla sinistra, e si trova normalmente in corrispondenza del ciglio sinistro della corsia. |
Numerico |
0.0 |
|
Scostamento punto di inserimento destro |
Scostamento del punto di inserimento destro, che si trova generalmente in corrispondenza del ciglio destro della corsia |
Numerico |
0.0 |
|
Spessore ricoprimento |
Spessore del ricoprimento sulla finitura esistente |
Numerico, positivo |
0.100 m 0.30 piedi |
|
Larghezza sinistra |
Larghezza della corsia di allargamento sinistra |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Larghezza destra |
Larghezza della corsia di allargamento destra |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Spessore Pavimentazione1 |
Spessore tra finitura e Pavimentazione1 |
Numerico, positivo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore tra Pavimentazione1 e Pavimentazione2 |
Numerico, positivo |
0.025 m 0.083 piedi |
|
Spessore Base |
Spessore tra Pavimentazione2 e Base |
Numerico, positivo |
0.100 m 0.333 piedi |
|
Spessore Sottobase |
Spessore tra la sottobase e la sommità dello strato di base |
Numerico, positivo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie esistente |
Nome della superficie che definisce la sezione stradale esistente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici. |
Obbligatorio |
|
Scostamento punto di inserimento sinistro |
Può essere utilizzato per sostituire il valore fisso Scostamento punto di inserimento sinistro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Scostamento punto di inserimento destro |
Può essere utilizzato per sostituire il valore fisso Scostamento punto di inserimento destro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza sinistra |
Può essere utilizzato per sostituire il valore fisso Larghezza sinistra e collegare il bordo della corsia ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza destra |
Può essere utilizzato per sostituire il valore fisso Larghezza destra e collegare il bordo della corsia ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Pendenza % |
La pendenza calcolata sulla superficie esistente dal punto campione al punto di inserimento |
Numerico |
Funzionamento

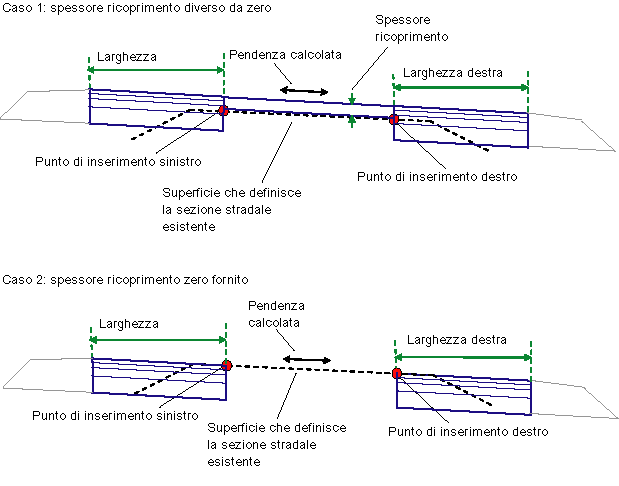

Vengono determinate le quote altimetriche dei punti di inserimento destro e sinistro sulla superficie esistente e viene calcolata la pendenza tra i due punti. Se viene specificato uno spessore di ricoprimento diverso da zero, viene aggiunto uno strato di ricoprimento sopra la corsia esistente secondo la pendenza calcolata. Una forma di ricoprimento chiusa viene creata sovrapponendo uno o più collegamenti sopra la pendenza % esistente. Le corsie di allargamento vengono inserite verso l'esterno dai bordi di ricoprimento per le larghezze specificate secondo la pendenza calcolata.
Se lo spessore di ricoprimento viene specificato come zero, le corsie di allargamento vengono inserite verso l'esterno dagli scostamenti di inserimento secondo la pendenza % esistente.
Gli strati della pavimentazione sono chiusi con collegamenti verticali a ciascuna estremità. Viene aggiunto inoltre un singolo collegamento verticale dal bordo interno della sottobase alla superficie esistente.

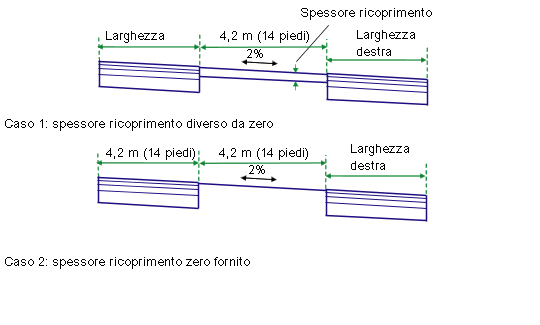

Funzionamento in modalità layout
In modalità layout questo componente sezione tipo è associato a qualsiasi punto appropriato. Lo strato di ricoprimento è mostrato ad uno spessore uniforme per una larghezza di 4,2 metri o 14 piedi, con pendenza -2%. Le corsie di allargamento si estendono dai bordi di ricoprimento per le larghezze e gli spessori specificati, con pendenza -2%.
In modalità modellazione il componente sezione tipo si adatta alle posizioni e alle pendenze determinate dai punti di inserimento e dalla superficie esistente.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P5 |
ETW |
Bordo esterno della corsia di allargamento sulla finitura |
|
P7 |
ETW_Pave1 |
Bordo esterno della corsia di allargamento su Pavimentazione1 |
|
P9 |
ETW_Pave2 |
Bordo esterno della corsia di allargamento su Pavimentazione2 |
|
P11 |
ETW_Base |
Bordo esterno della corsia di allargamento su Base |
|
P13 |
ETW_Sub |
Bordo esterno della corsia di allargamento su Sottobase |
|
L1, L5 |
Top, Pave |
Superficie di finitura |
|
L2 |
Overlay |
Sovrapposto ai collegamenti sulla superficie esistente. Si noti che possono esistere più collegamenti tra i punti P3 e P4. |
|
L6 |
Pave1 |
|
|
L7 |
Pave2 |
|
|
L8 |
Base |
|
|
L9 |
Subbase, Datum |
|
|
L10 |
Datum |
|
|
S1 |
Overlay |
Area tra ricoprimento e corsia esistente |
|
S2 |
Pave1 |
|
|
S3 |
Pave2 |
|
|
S4 |
Base |
|
|
S5 |
Subbase |

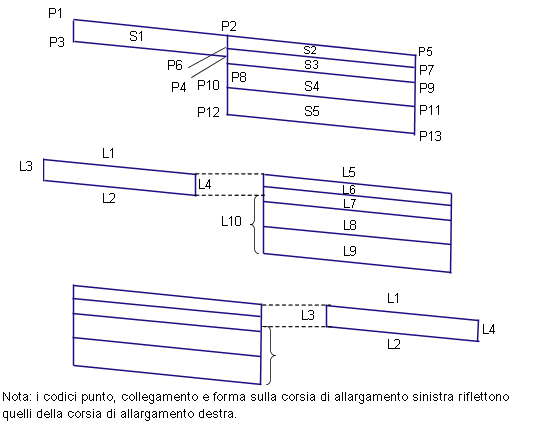

Diagramma di codifica
