Scotico pavimentazione

Questo componente sezione tipo viene utilizzato per specificare lo scotico dello strato superiore esistente ad uno spessore specificato.

Facoltativamente, questo componente sezione tipo può estendere lo scotico al terreno esistente con una scarpata esterna specificato.

Associazione

Il punto di associazione è il punto di fine scarpata sulla finitura.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Spessore scotico	Specifica lo spessore del terreno superficiale da rimuovere.	Numerico	0.05 m 0.167ft
Estendi fino a terreno esistente	Specifica di estendere lo scotico al terreno esistente.	Booleano	Sì
Scarpata interna	Scarpata interna di default dell'estensione di scotico dal punto di fine scarpata originale all'inizio della scarpata esterna.	Numerico	-2 (:1)
Scarpata esterna	Scarpata esterna di cui creare la scarpata dalla parte inferiore dello scotico nel terreno esistente.	Numerico, positivo	2 (: 1)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Superficie esistente	Nome della superficie esistente di cui creare la scarpata dalla parte inferiore dello scotico. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione delle superfici: superfici.	Obbligatorio

Parametri di output

Nessuno.

Funzionamento

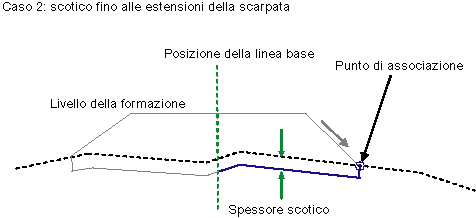

Questo componente sezione tipo inserisce collegamenti paralleli che definiscono la parte inferiore dello strato di scotico al di sotto di una superficie specificata. Se l'opzione per l'estensione dello scotico al terreno esistente con una scarpata esterna viene impostata su No, lo scotico inizia dal punto di associazione direttamente sulla superficie specificata, con un collegamento verticale che ha il valore di spessore specificato dai parametri di input. Dalla parte inferiore di questo collegamento verticale, viene introdotta verso l'interno una serie di collegamenti paralleli alla superficie specificata, fino alla posizione della linea base della sezione tipo. Se l'opzione per l'estensione dello scotico al terreno esistente viene impostata su Sì, nel punto di associazione viene introdotto un collegamento con la scarpata interna specificata, finché la differenza di quota altimetrica tra la parte inferiore di questo nuovo collegamento e il terreno esistente specificato non sarà uguale allo "spessore di scotico". Da questo punto, viene introdotta verso l'interno una serie di collegamenti paralleli alla superficie specificata, fino alla posizione della linea base della sezione tipo. Viene inoltre aggiunto verso l'esterno un altro collegamento di scarpata al terreno esistente.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo inserisce una linea orizzontale al di sotto del punto di associazione, verso la posizione della linea base. Questo collegamento viene inserito dal punto di associazione ad uno spessore uguale allo "spessore di scotico".

Se si seleziona l'opzione per l'estensione del collegamento di scotico ad una superficie, viene innanzitutto inserito un collegamento scarpata interna con un valore di pendenza specificato sullo spessore di scotico e quindi viene aggiunto il collegamento orizzontale, come illustrato in precedenza. Viene inoltre aggiunto un collegamento scarpata esterna all'esterno, sulla parte inferiore esterna del collegamento di scotico con una scarpata interna specificata e alla quota altimetrica corrispondente al punto di associazione del componente sezione tipo.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

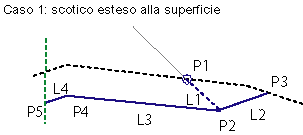

Punto / Collegamento	Codes	Description
P3	Daylight_Strip (solo per il caso 1)	Punto di fine scarpata del collegamento scarpata esterna di scotico
L1	Foreslope_Stripping (solo per il caso 1)	Collegamento scotico scarpata interna che definisce il riempimento a ridosso
L2, L3, L4… Ln	Stripping	Collegamenti di scotico
