Fosso laterale con forma ad U

Questo componente sezione tipo crea la struttura di un fosso con una gradonatura e scarpate esterne facoltative sul lato esterno ed interno della struttura.

Associazione

Il punto di associazione è il punto più interno della gradonatura interna facoltativa. Se le gradonature interne vengono omesse, il punto di associazione si trova sul punto più interno della parete interna della struttura di fosso.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro Description Tipo Default
Side

Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.

Sinistro / Destro Destro
Larghezza parte inferiore Larghezza della parte inferiore del fosso Numerico, positivo

2.0 piedi

0.6 m

Profondità fosso Profondità del fosso Numerico, positivo

2.0 piedi

0.6 m

A1 Spessore della parte superiore della parete interna Numerico, positivo

0.45 ft

0.15 m

B1 Incremento di spessore della parte inferiore della parete interna Numerico, positivo

0.6 ft

0.2 m

C Spessore del rivestimento inferiore del fosso Numerico, positivo

0.5 piedi

0.15 m

D Profondità della faccia rastremata sulla parete interna Numerico, positivo

2.0 piedi

0.6 m

E1 Profondità del punto cardine in cui è posizionata la parte iniziale dei collegamenti gradonatura interna/scarpata esterna Numerico, positivo

0.0 ft

0.0 m

Larghezza gradonatura interna Larghezza della gradonatura interna facoltativa. Immettere ZERO per nessuna gradonatura Numerico, positivo

1.5 piedi

0.5 m

Pendenza % gradonatura interna Pendenza % trasversale della gradonatura interna facoltativa. Viene misurata a partire dal bordo della struttura di fosso e una pendenza positiva indica l'innalzamento della gradonatura dal fosso. Numerico, Tipo pendenza % 4%
F1 Larghezza del collegamento interno scarpata esterna (aggiuntivo). Immettere ZERO per nessun collegamento scarpata esterna. Numerico, positivo

1.0 piedi

0.3 m

G1 Pendenza del collegamento interno scarpata esterna (aggiuntivo). Viene misurata a partire dalla struttura fosso e una pendenza positiva indica un innalzamento del collegamento dal punto iniziale. Numerico, Tipo pendenza 1:1
A2 Spessore della parte superiore della parete interna Numerico, positivo

0.45 ft

0.15 m

B2 Larghezza rastremata della parete esterna Numerico, positivo

0.6 ft

0.2 m

E2 Profondità del punto cardine per la parte iniziale dei collegamenti gradonatura esterna/scarpata esterna. Numerico, positivo

1.0 piedi

0.3 m

Larghezza gradonatura esterna Larghezza della gradonatura esterna facoltativa. Immettere ZERO per nessuna gradonatura Numerico, positivo

3.0 piedi

1.0 m

Pendenza % gradonatura esterna Pendenza % trasversale della gradonatura esterna facoltativa. Viene misurata a partire dal bordo della struttura di fosso e una pendenza positiva indica l'innalzamento della gradonatura dal fosso. Numerico, Tipo pendenza % 4%
F2 Larghezza del collegamento esterno scarpata esterna (aggiuntivo). Immettere ZERO per nessun collegamento scarpata esterna. Numerico, positivo

1.0 piedi

0.3 m

G2 Pendenza del collegamento esterno scarpata esterna (aggiuntivo). Viene misurata a partire dalla struttura fosso e una pendenza positiva indica un innalzamento del collegamento dal punto iniziale. Numerico, Tipo pendenza 1:1

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Funzionamento

Il componente sezione tipo crea la forma per la struttura di un fosso, come mostrato nell'illustrazione. Per omettere i collegamenti di gradonatura e scarpata interna, immettere zero per i parametri di larghezza appropriati.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo esegue il disegno in base a quanto definito dai parametri di input, a partire dal punto di associazione.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto / Collegamento Codes Description
P10 Ditch_In
P1, P6 Ditch_Back
P2, P5 Ditch_Face
P14 Ditch_Out
L10, L13 Top
L10, L13 Datum Se lo scostamento di P11 è < P8; e quello di P13 è > P9 rispettivamente
L11 Top
L12 Top
L1 e L5 Top
Da L1 a L5 Ditch_Top
L8 e L9 Datum
Da L10 a L13 Backfill
L6 Backfill_Face
S1 Ditch Area della forma della struttura fosso

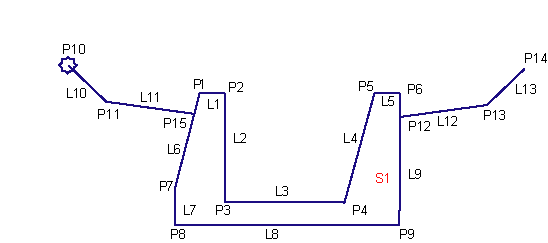

Diagramma di codifica
