Questo componente sezione tipo è una utility di tipo generico che consente di aggiungere un collegamento di superficie specificandone la larghezza e la pendenza.
È possibile assegnare un valore pendenza % o pendenza rapporto. Nella costruzione di un modellatore è possibile utilizzare un tracciato o un profilo per consentire larghezza e pendenza variabili.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno del collegamento. Questo componente sezione tipo può essere inserito da destra o da sinistra del punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistra/Destra |
Sinistro |
|
Larghezza |
Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno |
Numerico, positivo |
3.0 10.0 piedi |
| Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione. |
Elenco di selezione | No |
| Direzione di pendenza |
Specifica se la pendenza del segmento è nella direzione del colmo stradale o in quella opposta. |
Elenco selezione | Direzione opposta al colmo stradale |
|
Slope |
Pendenza % del collegamento. I valori negativi indicano una pendenza rivolta verso il basso nella direzione inserita. |
Numerico |
2 (%) o (2:1) |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Elenco di codici di superficie da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
|
Utilizza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione per la banchina. |
Elenco di selezione: a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno |
Nessuna |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza |
Può essere utilizzato per sostituire il valore fisso Larghezza del collegamento e connettere la fine del collegamento ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Pendenza % |
Può essere utilizzato per sostituire il valore fisso Pendenza % e connettere la fine del collegamento ad un profilo. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento
Il collegamento viene aggiunto nella direzione di inserimento, a partire dal punto di associazione e per la lunghezza e la pendenza specificate. Se un nome di tracciato orizzontale di scostamento viene assegnato alla Larghezza durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato. Se alla pendenza viene assegnato un nome di profilo, la pendenza viene regolata in modo da corrispondere alla quota altimetrica del profilo in corrispondenza della fine del collegamento.
Questo componente sezione tipo include un parametro di input facoltativo denominato Utilizza pendenza sopraelevazione che consente di specificare l'utilizzo della pendenza della sopraelevazione per la banchina. È possibile impostare il parametro su a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno. Nessuno è l'impostazione di default.

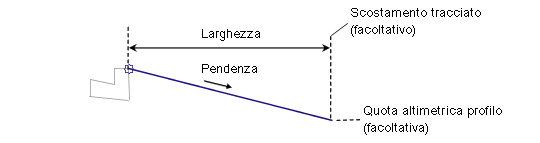

Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il collegamento in base alla pendenza e alla larghezza specificate.
Codici punto, collegamento e forma
Nessuno.

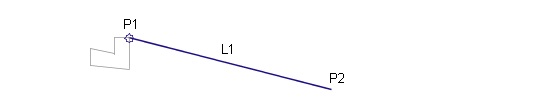

Diagramma di codifica
