Questo componente sezione tipo inserisce uno spartitraffico rialzato a pendenza costante tra due punti.
Usare per primo il componente sezione tipo Contrassegna punto se il punto di connessione non è ancora stato contrassegnato.
Associazione
È possibile che il punto di associazione si trovi all'altro bordo del profilo dello spartitraffico. Il punto contrassegnato deve trovarsi sul bordo opposto.
Parametri di input
Nota: le dimensioni della sottobase sono espresse in metri o piedi. Le dimensioni del cordolo e cunetta devono essere fornite in millimetri o pollici.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Punto contrassegnato |
Nome del punto contrassegnato sul bordo dello spartitraffico all'opposto del punto di associazione |
String |
Nessuna |
|
Depth |
Spessore dello spartitraffico. Può essere zero per uno spartitraffico non pavimentato. |
Numerico, positivo |
0.100 m 0.333 piedi |
|
Pendenza 1 - Utilizza sopraelevazione |
Specifica l'uso della pendenza di sopraelevazione per lo spartitraffico verso il punto di colmo stradale |
Elenco di selezione | No |
|
Default pendenza 1 |
Specifica il valore di default della pendenza 1, se non viene specificata una pendenza sopraelevazione. | Numerico | - 2% |
|
Pendenza 2 - Utilizza sopraelevazione |
Specifica l'uso della pendenza di sopraelevazione per lo spartitraffico verso il punto di colmo stradale |
Elenco di selezione | No |
|
Default pendenza 2 |
Specifica il valore di default della pendenza 2, se non viene specificata una pendenza sopraelevazione. | Numerico | - 2% |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
Funzionamento

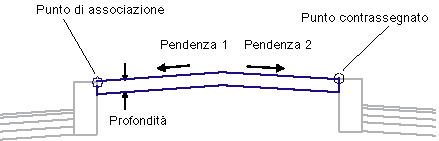

Il punto del colmo stradale dello spartitraffico viene calcolato in base all'intersezione di linee comprese tra il punto di associazione e il punto contrassegnato con le pendenze specificate. Se non viene rilevata alcuna intersezione, lo spartitraffico non viene inserito. Se il valore di spessore specificato è diverso da zero, il fondo dei collegamenti allo spartitraffico viene inserito parallelamente alla sommità e vengono aggiunti collegamenti verticali per chiudere la forma.
Supporto asse di rotazione sopraelevazione
Questo componente sezione tipo è compatibile con tutti i metodi punto di rotazione dell'asse di rotazione.
Questo componente sezione tipo crea un colmo stradale rialzato. Anche quando viene utilizzato in una sezione stradale a doppia falda e doppia carreggiata, il centro dello spartitraffico sarà più alto dei bordi dello spartitraffico.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P3 |
Nessuno |
|
|
P2 |
Median |
Colmo stradale dello spartitraffico sulla finitura |
|
P4 - P6 |
Nessuno |
|
|
L1, L2 |
Top |
Sommità dello spartitraffico |
|
L3, L4 |
Datum |
Fondo dello spartitraffico (se specificato) |
|
S1 |
Median |
Funzionamento in modalità layout
In modalità layout il componente sezione tipo mostra la visualizzazione generica in modalità layout.
Diagramma di codifica
