Questo componente sezione tipo inserisce uno spartitraffico rialzato a pendenza costante tra due punti.
Usare per primo il componente sezione tipo Contrassegna punto se il punto di connessione non è ancora stato contrassegnato.
Associazione
È possibile che il punto di associazione si trovi all'altro bordo del profilo dello spartitraffico. Il punto contrassegnato deve trovarsi sul bordo opposto.
Parametri di input
Nota: le dimensioni della sottobase sono espresse in metri o piedi. Le dimensioni del cordolo e cunetta devono essere fornite in millimetri o pollici.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Punto contrassegnato |
Nome del punto contrassegnato sul bordo dello spartitraffico all'opposto del punto di associazione |
String |
Nessuna |
|
Depth |
Spessore dello spartitraffico. Può essere zero per uno spartitraffico non pavimentato. |
Numerico, positivo |
0.100 m 0.333 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
La sommità del collegamento allo spartitraffico viene inserita tra il punto di associazione e il punto contrassegnato. Se il valore Profondità specificato è diverso da zero, il fondo del collegamento allo spartitraffico viene inserito parallelamente alla sommità e vengono aggiunti collegamenti verticali per chiudere la forma.
Supporto asse di rotazione sopraelevazione
Questo componente sezione tipo è compatibile con tutti i metodi punto di rotazione dell'asse di rotazione.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P2 |
Nessuno |
Bordi dello spartitraffico sulla finitura |
|
P3, P4 |
||
|
L1 |
Top |
Sommità dello spartitraffico |
|
L2 |
Datum |
Fondo dello spartitraffico |
|
L3, L4 |
Nessuno |
|
|
S1 |
Median |
Funzionamento in modalità layout
In modalità layout il componente sezione tipo mostra la visualizzazione generica in modalità layout.

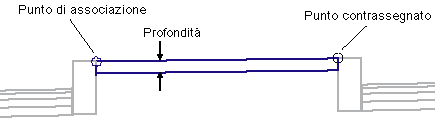

Diagramma di codifica
