Corsia interna con sopraelevazione

Questo componente sezione tipo crea una rappresentazione in sezione trasversale di finitura, strato di base e strato di sottobase per una corsia di percorrenza, applicando il valore della pendenza di sopraelevazione della corsia interna per il tracciato della linea base del tipo di modellatore.

Nota: Questo componente sezione tipo non supporta punti di rotazione dell'asse di rotazione di sopraelevazione diversi dai centri. Questo componente sezione tipo è sconsigliato ed è disponibile solo nei cataloghi di elaborazione modellatore. Il componente sezione tipo Corsia con asse rotazione variabile è dotato di tutte le funzionalità di questo componente sezione tipo, e supporta i punti di rotazione dell'asse di rotazione di sopraelevazione.

Viene utilizzato per le corsie interne su autostrade a doppia carreggiata con doppia pendenza trasversale. La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nel Manuale dell'utente di AutoCAD Civil 3D.

Associazione

Il punto di associazione si trova sul bordo interno della corsia sulla superficie di finitura. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Description

Tipo

Default

Side

Specifica il lato in cui inserire il componente sezione tipo

Sinistro / Destro

Destro

Punto colmo stradale sulla parte interna

Specifica che il ciglio interno della corsia deve essere codificato come colmo stradale

Yes/No

No

Larghezza

Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno

Numerico, positivo

3.6 m

12.0 piedi

Pendenza % di default

Pendenza % di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita

Numerico

-2.0

Spessore Pavimentazione1

Spessore dello strato Pavimentazione1 (zero per omettere)

Numerico, non negativo

0.025 m

0.083 piedi

Spessore Pavimentazione2

Spessore dello strato Pavimentazione2 (zero per omettere)

Numerico, non negativo

0.025 m

0.083 piedi

Spessore Base

Spessore dello strato di base (zero per omettere)

Numerico, non negativo

0.100 m

0.333 piedi

Spessore Sottobase

Spessore dello strato di sottobase (zero per omettere)

Numerico, non negativo

0.300 m

1.0 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro

Description

Stato

Larghezza

Può essere utilizzato per sostituire il valore fisso di Larghezza corsia e collegare il bordo della corsia ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.

Facoltativo

Quota altimetrica esterna

Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.

Facoltativo

Parametri di output

Parametro

Description

Tipo

Larghezza corsia

Larghezza della corsia

Numerico

Pendenza % corsia

Pendenza % della corsia

Numerico

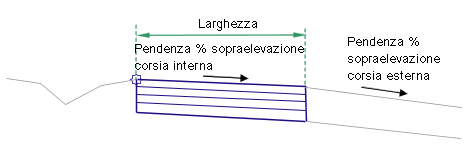

Funzionamento

La sopraelevazione della Corsia interna si ottiene dalle specifiche di sopraelevazione per il tracciato della linea base. Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza, lo spessore e la pendenza di sopraelevazione specificati. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.

Se alla Larghezza viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.

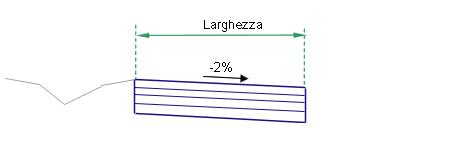

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i collegamenti della corsia utilizzando la larghezza e lo spessore specificati ad una pendenza di -2%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Description

P1

ETW

Ciglio della corsia sulla finitura

P1

Crown

Punto del colmo stradale sulla finitura (facoltativo)

P2

Lane

Bordo esterno della corsia sulla finitura

P3

ETW_Pave1

Ciglio della corsia sullo strato Pavimentazione1

P3

Crown_Pave1

Punto del colmo stradale sullo strato Pavimentazione1 (facoltativo)

P4

Lane_Pave1

Bordo esterno della corsia sullo strato Pavimentazione1

P5

ETW_Pave2

Ciglio della corsia sullo strato Pavimentazione2

P5

Crown_Pave2

Punto del colmo stradale sullo strato Pavimentazione2 (facoltativo)

P6

Lane_Pave2

Bordo esterno della corsia sullo strato Pavimentazione2

P7

ETW_Base

Bordo del ciglio della corsia sullo strato di base

P7

Crown_Base

Punto del colmo stradale sullo strato di base (facoltativo)

P8

Lane_Base

Bordo esterno della corsia sullo strato di base

P9

ETW_Sub

Bordo del ciglio della corsia sullo strato di sottobase

P9

Crown_Sub

Punto del colmo stradale sullo strato di sottobase (facoltativo)

P10

Lane_Sub

Bordo esterno della corsia sullo strato di sottobase

L1

Top, Pave

Superficie di finitura

L2

Pave1

L3

Pave2

L4

Base

Superficie esistente

L5

SubBase

Datum

Superficie della sottobase

S1

Pave1

S2

Pave2

S3

Base

S4

Subbase

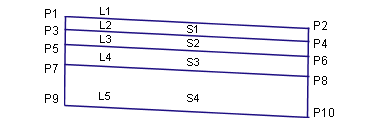

Diagramma di codifica
