Questo componente sezione tipo inserisce una banchina per le situazioni di allargamento tale da tagliare gli strati di base e sottobase nella posizione della superficie del terreno esistente.
Associazione
Il punto di associazione si trova sul bordo interno della banchina sulla superficie della finitura.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistro / Destro | Destra |
| Larghezza banchina | Larghezza dal punto di associazione al punto di cardine della banchina | Numerico |
1.8 m 5.40 piedi |
| Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione, dalla specifica di sopraelevazione definita sul tracciato della linea base, per la parte pavimentata della banchina. |
Elenco di selezione:
|
No |
| Direzione di pendenza banchina |
Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta. |
Elenco di selezione:
|
Direzione opposta al colmo stradale |
| Pendenza banchina di default | Pendenza trasversale di default della superficie della forma. Questo valore viene utilizzato se la pendenza sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. | Numerico | - 2.0 % |
| Tipo scarpata sottobase | Selezionare se mantenere il collegamento di scarpata su una pendenza fissa con larghezza variabile, oppure se mantenerlo ad una larghezza fissa con pendenza variabile | Elenco di selezione: a) Mantieni pendenza, regola larghezza, b) Mantieni larghezza, regola pendenza | Mantieni pendenza, regola larghezza |
| Pendenza scarpata | Valore della pendenza fissa del collegamento di scarpata, utilizzato se si usa l'opzione "Mantieni pendenza". | Numerico, positivo | 4 ( : 1) |
| Larghezza scarpata | Valore della larghezza fissa del collegamento di scarpata, utilizzato se si usa l'opzione "Mantieni larghezza". | Numerico, positivo |
5.40 piedi 1.8 m |
| Spessore Pavimentazione1 | Spessore di Pavimentazione1 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione2 | Spessore di Pavimentazione2 (zero per omettere) | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Base | Spessore dello strato di base (zero per omettere) | Numerico, non negativo |
0.100 m 0.333 piedi |
| Spessore Sottobase | Spessore dello strato di sottobase (zero per omettere) | Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Larghezza banchina | Può essere utilizzato per sostituire il valore fisso di Larghezza banchina e collegare il bordo della banchina ad un tracciato scostamento. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Superficie esistente | Può essere utilizzata per specificare una superficie esistente su cui tagliare gli strati di base e di sottobase. Per specificare questa superficie, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: superfici. | Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
| Pendenza scarpata | Pendenza del collegamento di scarpata | Numerico |
| Scostamento scarpata | Scostamento del punto di fine scarpata del sottofondo | Numerico |
| Quota altimetrica scarpata | Quota altimetrica del punto di fine scarpata del sottofondo | Numerico |
|
Larghezza banchina |
Larghezza della banchina pavimentata |
Numerico |
| Pendenza banchina |
Pendenza della banchina pavimentata |
Numerico |
Funzionamento
Quando viene inserito, questo componente sezione tipo verifica la presenza della superficie del terreno esistente obiettivo. Se questa superficie esiste, le superfici di base e sottobase verranno tagliate sul terreno esistente.
Se la superficie non esiste, la banchina ha lo stesso comportamento del componente sezione tipo Banchina Estendi tutto.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti definiti dai parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codice | Description |
|---|---|---|
| P2 | EPS | Bordo della banchina pavimentata, finitura |
| P4 | EPS_Pave1 | Bordo della banchina pavimentata su Pavimentazione1 |
| P6 | EPS_Pave2 | Bordo della banchina pavimentata su Pavimentazione2 |
| P8 | EPS_Base | Bordo della banchina pavimentata su Base |
| P10 | Daylight_Sub | Punto di fine scarpata della sottobase |
| L1 | Top, Pave | Finitura pavimentata |
| L3 | Pave | Finitura pavimentata |
| L4 | Pave1 | Parte superiore della Pavimentazione2 |
| L6 | Pave1 | Parte superiore della Pavimentazione2 |
| L7 | Pave2 | Parte superiore della Pavimentazione3 |
| L9 | Pave2 | Parte superiore della Pavimentazione3 |
| L10 | Base | Parte superiore degli strati di base |
| L12 | Base | Parte superiore degli strati di base |
| L13 | Subbase, Datum | Parte inferiore della sottobase, datum |
| L14 | Top | Formazione superficie superiore |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase |

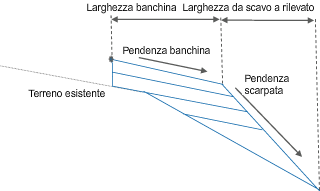

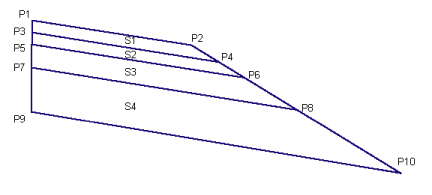

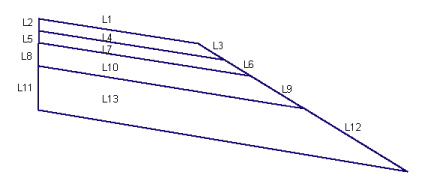

Diagramma di codifica
