Crea un fondo della trincea piatto con le scarpate di uguale pendenza e massimo tre strati di materiale di riempimento a ridosso.
Associazione
Il punto di associazione si trova alla distanza di Scostamento dal fondo sopra il punto medio della base della trincea.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Larghezza |
Larghezza del fondo della trincea |
Numerico, positivo |
2.0 m 6.0 piedi |
|
Scarpata |
Pendenza X : 1 delle scarpate delle trincee |
Numerico, positivo |
3 : 1 |
|
Spessore sottofondo |
Spessore dello strato di sottofondo |
Numerico, positivo |
0.0 |
|
Spessore riempimento speciale |
Spessore dello strato di riempimento speciale |
Numerico, positivo |
0.0 |
|
Scostamento dal fondo |
Scostamento verticale dalla quota altimetrica di profilo di progetto al fondo della trincea. Ad esempio, se il profilo corre lungo la sommità di una condotta circolare, lo scostamento verticale corrisponde al diametro della condotta più la distanza dal fondo della condotta al fondo della trincea. |
Numerico |
0.0 |

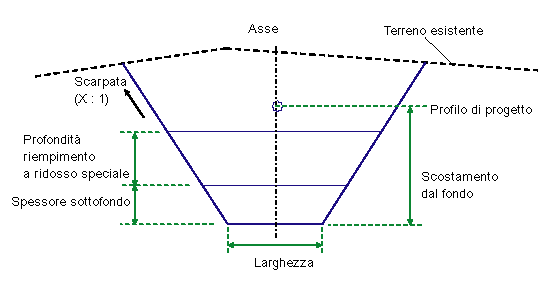

Funzionamento
La quota altimetrica del fondo della trincea viene calcolata alla quota altimetrica di profilo del progetto meno il valore Scostamento dal fondo. Il collegamento del fondo della trincea orizzontale viene collocato simmetricamente all'incirca allo scostamento del punto di associazione a quella quota altimetrica, mentre le scarpate si estendono verso l'alto fino alla superficie esistente. Il collegamento orizzontale di sottofondo viene collocato allo spessore specificato sopra il fondo della trincea. Il collegamento orizzontale di riempimento speciale viene collocato allo spessore specificato sopra il collegamento di sottofondo.
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Superficie esistente |
Modello di superficie che definisce la superficie della sezione stradale esistente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione delle superfici: superfici. |
Obbligatorio |
Parametri di output
Nessuno.

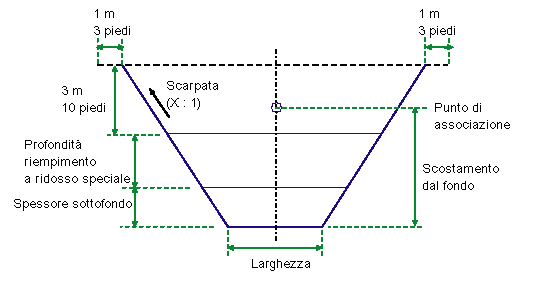

Funzionamento in modalità layout
In modalità layout la trincea e la superficie esistente vengono tracciati come illustrato di seguito.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto / Collegamento |
Codice |
Description |
|---|---|---|
|
P1, P2 |
Trench_Bottom |
|
|
P3, P4 |
Trench_Daylight |
|
|
P5, P6 |
Trench_Bedding |
|
|
P7, P8 |
Trench_Backfill |
|
|
L1 - L7 |
Trench Datum |
|
|
L8 |
Trench_Bottom |
|
|
L9 |
Trench_Daylight |
|
|
S1 |
Trench_Bedding |
|
|
S2 |
Trench_Backfill |

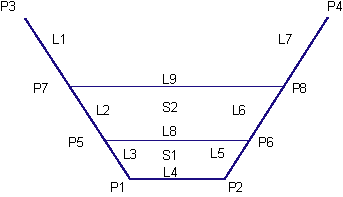

Diagramma di codifica
