Questo componente sezione tipo è di tipo generico per l'aggiunta di una serie di collegamenti.
Si usa generalmente per aggiungere forme strutturali non predefinite come componenti sezione tipo. È possibile specificare fino ad un massimo di 12 collegamenti. Se una forma richiede più di 12 collegamenti, il componente sezione tipo Multi collegamenti può essere usato più volte.
Associazione

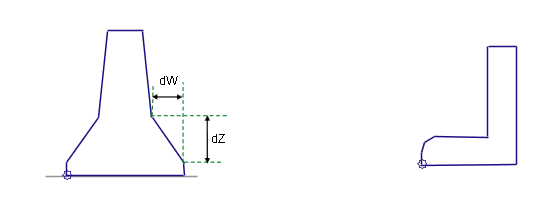

Il punto di associazione si trova all'inizio del primo collegamento. Il componente sezione tipo è sensibile alla direzione inserita. Valori di larghezza positivi aumentano lo scostamento dal punto di associazione nella direzione inserita.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
N. di collegamenti |
Il numero di collegamenti utilizzati per disegnare la forma |
Numerico, positivo, intero |
0 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Codici punto |
Elenco di codici punto da assegnare per ogni vertice di questo componente sezione tipo |
Stringa separata da una virgola |
MultiLink_Point |
|
Codici forma |
Elenco di codici da assegnare alle eventuali forme ottenute da questo componente sezione tipo |
Stringa separata da una virgola |
MultiLink |
|
dW1 |
Larghezza +/- del primo collegamento. I valori di larghezza positivi sono nella direzione dell'inserimento. |
Numerico |
0 |
|
dZ1 |
Deflessione verticale +/- del primo collegamento |
Numerico |
0 |
|
dW2 |
Larghezza +/- del secondo collegamento |
Numerico |
0 |
|
dZ2 |
Deflessione verticale +/- del secondo collegamento |
Numerico |
0 |
|
. . . (collegamenti 3 - 11) |
. . . |
Numerico |
0 |
|
dW12 |
Larghezza +/- del dodicesimo collegamento |
Numerico |
0 |
|
dZ12 |
Deflessione verticale +/- del dodicesimo collegamento |
Numerico |
0 |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
Vengono inseriti in sequenza fino a 12 collegamenti alle larghezze e alle deflessioni verticali specificate. Le forme non vengono chiuse automaticamente. È necessario includere un collegamento di chiusura.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti definiti dai parametri di input.
Codici punto, collegamento e forma
I codici punto e collegamento sono specificati come nell'elenco dei parametri di input.
Diagramma di codifica
I punti sono numerati in sequenza dall'inizio del primo collegamento da 1 a 13. I collegamenti sono numerati in sequenza da 1 a 12.
