Questo componente sezione tipo inserisce una barriera antirumore con la possibilità di specificare un materiale per il terreno superficiale.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno della barriera, che generalmente è sul bordo esterno della corsia o della banchina o di un altro elemento della strada.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistra/Destra | Destra |
| Larghezza sommità | Larghezza della sommità della barriera | Numerico, positivo |
1.0m 3.0 piedi |
| Scarpata interna | Pendenza di default del collegamento della scarpata interna della barriera. | Numerico | 1:1.5 |
| Scarpata esterna | Pendenza di default del collegamento della scarpata esterna della barriera. | Numerico | 1:1.5 |
| Altezza | Specifica l'altezza della barriera dalla quota altimetrica del punto di associazione. | Numerico, positivo |
3.00m 9.00 piedi |
| Spessore terreno superficiale | Specifica lo spessore del rivestimento del materiale lungo il collegamento di scarpata. Se viene immesso il valore zero, non viene aggiunto materiale di rivestimento. | Numerico, positivo | 0.0 |
| Codice forma terreno superficiale | Specifica il codice forma per il materiale del terreno superficiale | String | Terreno superficiale |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Superficie obiettivo | Può essere utilizzata per vincolare la parte posteriore della banchina in una superficie esistente in corrispondenza della pendenza definita dall'utente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione delle superfici: superfici. | Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
| Quota altimetrica superiore barriera | Quota altimetrica del punto medio del collegamento superiore della barriera | Numerico |
| Scostamento superiore barriera | Scostamento del punto medio del collegamento superiore della barriera | Numerico |
| Spessore terreno superficiale | Spessore del materiale per il terreno superficiale | Numerico |
| Scarpata esterna | Pendenza del collegamento scarpata esterna barriera antirumore | Numerico |
| Scostamento finale barriera | Scostamento del punto finale della barriera antirumore. | Numerico |
| Quota altimetrica finale barriera | Quota altimetrica del punto finale della barriera antirumore | Numerico |
Funzionamento

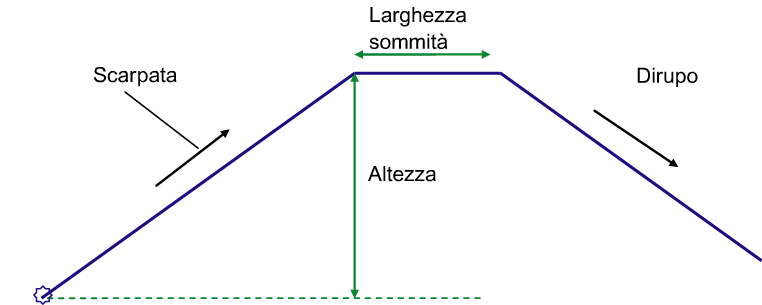

La barriera antirumore viene introdotta da un punto di associazione con la scarpata interna e la scarpata esterna specificati dall'utente. Se la larghezza della sommità è impostata sul valore zero, il risultato è una barriera antirumore a forma di triangolo. Inoltre, se per questo componente sezione tipo è selezionato uno strato terreno superficiale, viene introdotto uno strato del materiale di rivestimento nel modo illustrato di seguito. (Nota: un collegamento orizzontale in corrispondenza del punto di associazione viene introdotto per far sì che lo spessore del materiale sia pari al valore specificato).

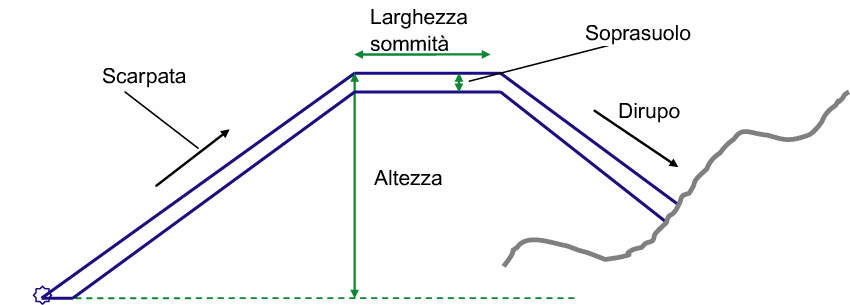

Se la scarpata esterna è vincolata in una superficie, l'altezza laterale viene regolata sulla scarpata nella superficie, come illustrato di seguito.

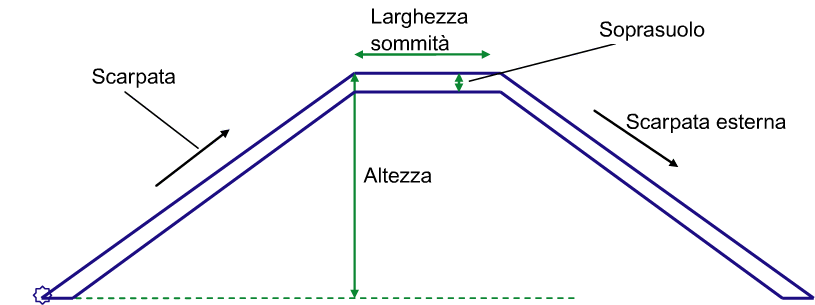

Se la scarpata esterna non è vincolata ad alcuna superficie, l'altezza del lato viene impostata sul valore specificato. Inoltre, se la superficie in quel punto è maggiore della sommità della barriera, il collegamento scarpata esterna viene nuovamente disegnato verso il basso, con i parametri di pendenza e altezza specificati.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna i collegamenti che mostrano i parametri di default, inclusa l'altezza della scarpata esterna.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Tipo | Codes | Description |
|---|---|---|
| P2 | RW_Top | Punto superiore della barriera |
| P3 | RW_Outside | Punto di fine scarpata della sottobase |
| P3 | Daylight | Solo se è impostata la superficie obiettivo |
| P4 | Bench_In | Bordo interno della sommità della barriera (solo se Larghezza sommità è un valore diverso da zero). |
| P5 | Bench_Out | Bordo esterno della sommità della barriera (solo se Larghezza sommità è un valore diverso da zero). |
| L1, L2,L3 | Top | Finitura della banchina |
| L1, L2,L3 | Datum | Solo se lo spessore del terreno superficiale è impostato su zero |
| Da L4 a L7 | Datum | Solo se lo spessore del terreno superficiale è impostato su un valore positivo |
| L8 | Datum | Solo se non è impostata la superficie obiettivo |
| S1 | Codice definito dall'utente | Codice definito dall'utente per il terreno superficiale (default - Terreno superficiale) |

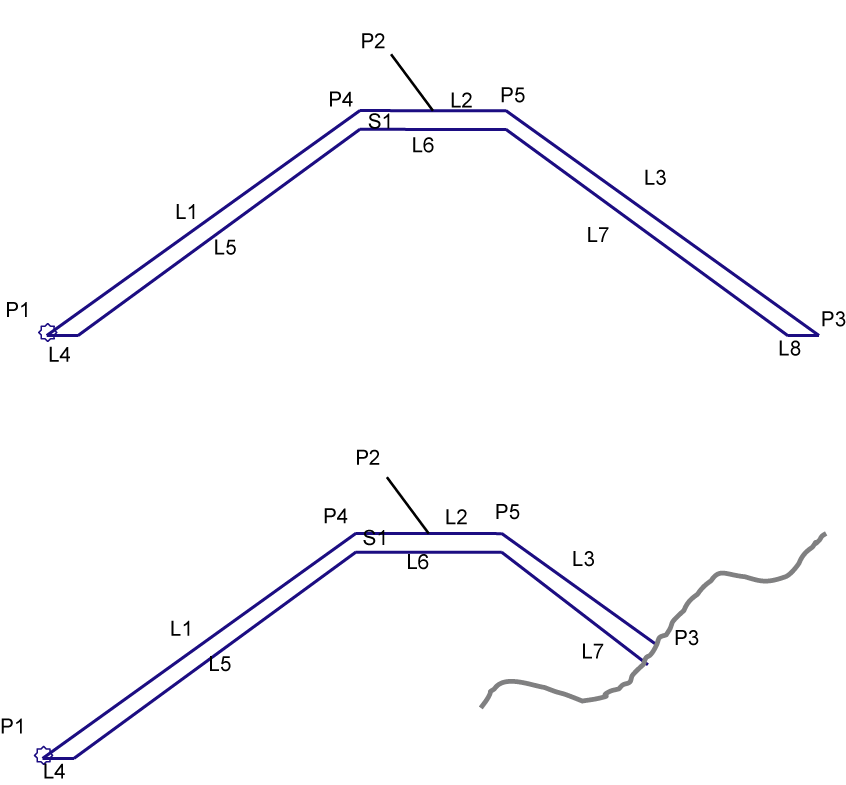

Diagramma di codifica
