Spartitraffico a livello con barriera

Questo componente sezione tipo consente di inserire le superfici che definiscono uno spartitraffico a livello con barriera opzionale New Jersey.

La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nella Guida in linea di AutoCAD Civil 3D.

Associazione

Il punto di associazione si trova al centro dello spartitraffico sulla superficie di finitura. Questo componente consente di eseguire inserimenti sia a destra che a sinistra contemporaneamente.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Pendenza sinistra	Pendenza della superficie dello spartitraffico sinistro.	Elenco di selezione	- 2%
Pendenza destra	Pendenza della superficie dello spartitraffico destro.	Elenco di selezione	- 2%
Includi barriera	True visualizza la barriera New Jersey. False non visualizza la barriera.	Elenco di selezione	Includi barriera
Larghezza sinistra	Larghezza dall'asse dello spartitraffico al bordo sinistro dello spartitraffico	Numerico, positivo	1.2 m 4.0 piedi
Larghezza destra	Larghezza dall'asse dello spartitraffico al bordo destro dello spartitraffico	Numerico, positivo	1.2 m 4.0 piedi
Corsia sinistra - Utilizza sopraelevazione	Specifica di utilizzare la pendenza sopraelevazione per la corsia sinistra.	Elenco di selezione: Sì No	Sì
Pendenza di default sinistra	Specifica la pendenza di default per la corsia sinistra, se non viene specificata una pendenza sopraelevazione.	Numerico	- 2%
Corsia destra - Utilizza sopraelevazione	Specifica di utilizzare la pendenza sopraelevazione per la corsia destra.	Elenco di selezione: Sì No	Sì
Pendenza di default destra	Specifica la pendenza di default per la corsia destra, se non viene specificata una pendenza sopraelevazione.	Numerico	- 2%
Direzione di pendenza banchina	Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta.	Elenco di selezione: Direzione opposta al colmo stradale Direzione colmo stradale	Direzione opposta al colmo stradale
Spessore Pavimentazione1	Spessore dello strato Pavimentazione1 (zero per omettere)	Numerico, positivo	0.025 m 0.083 piedi
Spessore Pavimentazione2	Spessore dello strato Pavimentazione2; zero per omettere	Numerico, positivo	0.025 m 0.083 piedi
Spessore Base	Spessore dello strato di base	Numerico, positivo	0.100 m 0.333 piedi
Spessore Sottobase	Spessore dello strato di sottobase	Numerico, positivo	0.300 m 1.0 piedi
Quota A (mm o pollici)	Altezza della barriera al centro dello spartitraffico	Numerico, positivo	810 mm 32 pollici

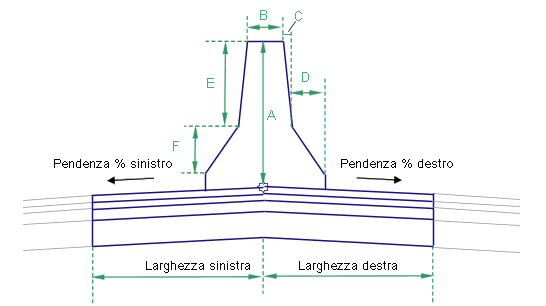

Quota B (mm o pollici)	Come illustrato nel diagramma	Numerico, positivo	232 9 pollici
Quota C (mm o pollici)	Come illustrato nel diagramma	Numerico, positivo	59 mm 2 pollici
Quota D (mm o pollici)	Come illustrato nel diagramma	Numerico, positivo	125 mm 5 pollici
Quota E (mm o pollici)	Come illustrato nel diagramma	Numerico, positivo	557 mm 22 pollici
Quota F (mm o pollici)	Come illustrato nel diagramma	Numerico, positivo	178 mm 7 pollici

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Larghezza sinistra	Può essere utilizzato per sostituire il valore fisso Larghezza sinistra e collegare il bordo sinistro spartitraffico ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza destra	Può essere utilizzato per sostituire il valore fisso Larghezza destra e collegare il bordo destro spartitraffico ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Asse di rotazione sopraelevazione	Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.	Statica (descrizione)
Pendenza % sinistro	Pendenza % del lato sinistro dello spartitraffico	Numerico
Pendenza % destro	Pendenza % del lato destro dello spartitraffico	Numerico

Funzionamento

I collegamenti della struttura pavimentazione vengono inseriti verso l'esterno a destra e a sinistra del punto di associazione per le larghezze e pendenze specificate. Se Includi barriera è impostato su True, una barriera New Jersey viene inserita simmetricamente rispetto all'asse dello spartitraffico. Se come parametri obiettivo per le larghezze destra e sinistra vengono forniti tracciati, le larghezze vengono regolate in modo che si colleghino agli scostamenti tracciato in corrispondenza di ogni progressiva lungo il modellatore.

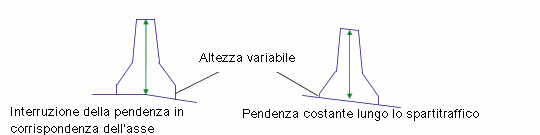

Se lo spartitraffico è in sopraelevazione con pendenza costante lungo tutto lo spartitraffico, la sommità della barriera viene inclinata in modo da corrispondere alla pendenza dello spartitraffico. In caso contrario la sommità della barriera resta orizzontale. In tutti i casi, l'altezza della barriera (Quota A) viene mantenuta costante in corrispondenza dell'asse della barriera.

Supporto asse di rotazione sopraelevazione

Questo componente sezione tipo può essere utilizzato solo con tipi di sezione stradale che hanno Bordi spartitraffico come impostazione di Metodo di rotazione e Mantieni forma spartitraffico come impostazione di Trattamento spartitraffico. Se si utilizza questo componente sezione tipo con qualsiasi altro Metodo di rotazione o con il trattamento Spartitraffico distorto, il risultato prodotto sarà equivalente a quello restituito da Bordi spartitraffico con Mantieni forma spartitraffico.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza tutti i collegamenti alla pavimentazione utilizzando i parametri di input di larghezza e spessore con pendenza -2%. Se Includi barriera è impostato su True, la barriera viene visualizzata con le quote specificate.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
Tutti punti della barriera	Barrier	Tutti punti della barriera di calcestruzzo
P1, P3	ETW	Bordo interno della corsia sulla finitura
P2	Crown	Colmo stradale dello spartitraffico sulla finitura
P4, P6	ETW_Pave1	Ciglio corsia su Pavimentazione1
P5	Crown_Pave1	Colmo stradale sulla Pavimentazione1
P7, P9	ETW_Pave2	Ciglio corsia su Pavimentazione2
P8	Crown_Pave2	Colmo stradale su Pavimentazione2
P10, P12	ETW_Base	Ciglio corsia sulla base
P11	Crown_Base	Colmo stradale sulla base
P13, P15	ETW_Sub	Ciglio corsia su sottobase
P14	Crown_Sub	Colmo stradale sulla sottobase
L1, L2	Top, Pave
L3, L4	Pave1
L5, L6	Pave2
L7, L8	Base
L9, L10	Subbase Datum
Tutti i collegamenti barriera	Barrier
S1	Pave1	Area compresa tra la finitura e la Pavimentazione1
S2	Pave2	Area compresa tra Pavimentazione1 e Pavimentazione2
S3	Base	Area compresa tra Pavimentazione2 e Base
S4	Subbase	Area compresa tra Base e Sottobase
S5	Barrier	Forma racchiusa dalla barriera.

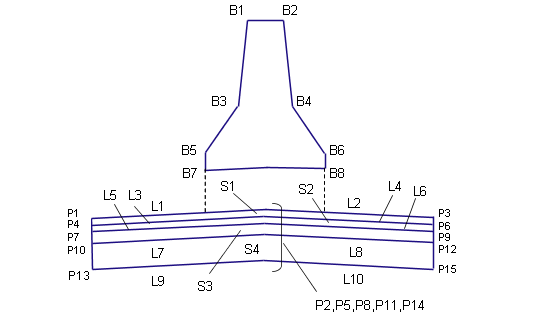

Diagramma di codifica
