Questo componente sezione tipo è un'utility di tipo generico che consente di connettere un collegamento dal punto di associazione ad uno scostamento specificato con una pendenza indicata.
Un tracciato può essere sostituito dallo scostamento e un profilo dalla pendenza.

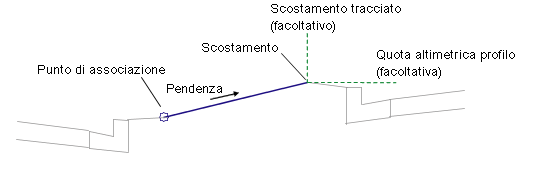

Associazione
Il punto di associazione si trova in corrispondenza dell'inizio del collegamento. La direzione del collegamento dipende dalla posizione dello scostamento e dalla pendenza specificati.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Scostamento dalla linea base |
Scostamento +/- dell'estremità del collegamento. La specifica di un valore positivo per questo parametro comporta l'inserimento del componente sezione tipo a destra di un modellatore o di una linea base di controllo. La specifica di un valore negativo determina l'inserimento a sinistra. Per ulteriori informazioni, vedere la sezione relativa all'inserimento dei componenti sezione tipo a destra e a sinistra di un modellatore, nel capitolo sui modellatori del Manuale dell'utente di AutoCAD Civil 3D. |
Numerico |
10.0 m 33.0 ft |
| Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione. |
Elenco di selezione | No |
| Direzione di pendenza |
Specifica se la pendenza del segmento è nella direzione del colmo stradale o in quella opposta. |
Elenco selezione | Direzione opposta al colmo stradale |
|
Slope |
Pendenza % del collegamento. I valori negativi indicano una pendenza rivolta verso il basso nella direzione inserita. |
Numerico, pendenza %\pendenza |
2 (%) o (2:1) |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
|
Utilizza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione per la banchina. |
Elenco di selezione: a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno |
Nessuna |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Scostamento |
Può essere utilizzato per sostituire il valore fisso Scostamento e collegare la fine del collegamento ad un tracciato di scostamento È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Slope |
Può essere utilizzato per sostituire il valore fisso Pendenza e collegare la fine del collegamento ad un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento
Viene aggiunto un collegamento dal punto di associazione allo scostamento specificato con la pendenza specificata.
Questo componente sezione tipo include un parametro di input facoltativo denominato Utilizza pendenza sopraelevazione che consente di specificare l'utilizzo della pendenza della sopraelevazione per la banchina. È possibile impostare il parametro su a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno. Nessuno è l'impostazione di default.
Se il valore dell'offset di input è un numero negativo e la pendenza di sopraelevazione è specificata (il parametro Utilizza pendenza sopraelevazione non è impostato su Nessuno), verranno utilizzati i valori della banchina o della corsia laterale sinistra. Se è stato specificato un offset positivo, verranno utilizzati i valori della sopraelevazione laterale destra.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il collegamento calcolato dallo scostamento specificato e i parametri di pendenza.
Codici punto, collegamento e forma
Nessuno.

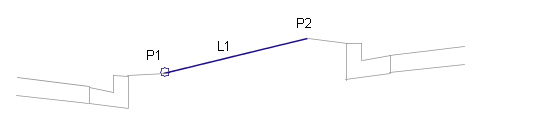

Diagramma di codifica
