Marciapiede urbano

Questo componente sezione tipo inserisce collegamenti per un marciapiede di calcestruzzo con fasce erbose interne ed esterne.

Associazione

Il punto di associazione si trova nel bordo interno della fascia interna. Il componente sezione tipo Marciapiede urbano è normalmente associato alla parte esterna del cordolo o al ciglio della pavimentazione.

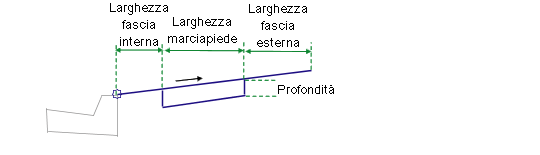

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.	Sinistra/Destra	Destra
Larghezza fascia interna	Larghezza della fascia erbosa interna	Numerico, positivo	0.0
Larghezza marciapiede	Larghezza del marciapiede di calcestruzzo	Numerico, positivo, diverso da zero	1.5 m 5.0 piedi
Larghezza fascia esterna	Larghezza della fascia erbosa esterna	Numerico, positivo	0.0
Pendenza %	Pendenza % del marciapiede e delle fasce erbose. Le pendenze positive sono rivolte verso il basso dal punto di associazione.	Numerico	2 (%)
Depth	Spessore del calcestruzzo per il marciapiede	Numerico, positivo	0.100 m 0.333 piedi

Funzionamento

I collegamenti della fascia erbosa interna, del marciapiede e della fascia erbosa esterna vengono inseriti verso l'esterno dal punto di associazione secondo la pendenza specificata. Le fasce erbose possono essere omesse specificando un valore di larghezza uguale a zero.

Facoltativamente, è possibile ottenere diverse larghezze di elemento mediante il collegamento a tracciati di scostamento. È inoltre possibile derivare la pendenza trasversale del marciapiede vincolandola ad un profilo di scostamento.

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Tipo di tracciato	Stato
Larghezza fascia interna	Può essere utilizzato per sostituire il valore fisso di Larghezza fascia interna e collegare il bordo interno del marciapiede ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza marciapiede	Può essere utilizzato per sostituire il valore fisso della Larghezza marciapiede e collegare il bordo esterno del marciapiede ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza fascia esterna	Può essere utilizzato per sostituire il valore fisso di Larghezza fascia esterna con un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Nessuno.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i viali e i marciapiedi sulla base dei parametri di input specificati.

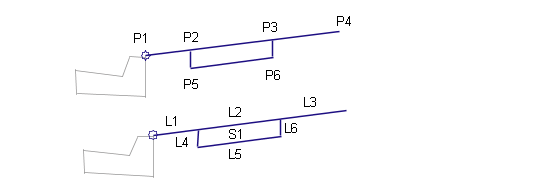

Codici punto, collegamento e forma

Punto / Collegamento	Codice	Description
P2	Sidewalk_In	Bordo interno del marciapiede sulla finitura
P3	Sidewalk_Out	Bordo esterno del marciapiede sulla finitura
L1	Top Sod Datum
L2	Top Sidewalk
L3	Top Sod Datum
L4 - L6	Sidewalk Datum
S1	Sidewalk	Area in calcestruzzo del marciapiede
