Banchina sottobase verticale

Questo componente sezione tipo inserisce una banchina pavimentata con strati Pavimentazione e sottobase che terminano con un collegamento verticale.

Associazione

Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.	Sinistra/Destra	Destra
Larghezza pavimentato	Larghezza dal punto di associazione al bordo della banchina pavimentata	Numerico	2.4 m 8.0 piedi
Utilizza pendenza sopraelevazione	Specifica di utilizzare la pendenza di sopraelevazione, dalla specifica di sopraelevazione definita sul tracciato della linea base, per la parte pavimentata della banchina.	Elenco di selezione: No Banchina esterna sinistra Banchina interna sinistra Banchina interna destra Banchina esterna destra	No
Direzione di pendenza banchina	Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta.	Elenco di selezione: Direzione opposta al colmo stradale Direzione colmo stradale	Direzione opposta al colmo stradale
Pendenza di default pavimentato	Pendenza di default della banchina pavimentata se non è specificata alcuna pendenza di sopraelevazione.	Numerico, pendenza	-6.000%
Trattamento collegamento non pavimentato	Determina se e quando deve essere inserita la parte non pavimentata di banchina. Il valore deve essere uno dei seguenti: Codice: Treatment 1: Sempre utilizzato 2: Utilizzato solo se la banchina è in condizione di scavo 3: Utilizzato solo se la banchina è in condizione di scavo oppure in condizione di rilevato nella falda alta della sopraelevazione.	Numerico, 1 - 3	1
Larghezza non pavimentato	Larghezza della parte non pavimentata della banchina. Impostare sullo zero per omettere il collegamento non pavimentato.	Numerico, positivo	1.8 m 6.0 piedi
Pendenza % non pavimentata	Pendenza % della superficie della banchina non pavimentata	Numerico, positivo	-6 (%)
Differenza di pendenza massima non pavimentato	Differenza di pendenza massima tra le pendenze % delle parti pavimentate e non pavimentate sulla falda alta della sopraelevazione.	Numerico, positivo	8 (%)
Spessore Pavimentazione1	Spessore tra finitura e Pavimentazione1 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Pavimentazione2	Spessore tra Pavimentazione1 e Pavimentazione2 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Base	Spessore tra Pavimentazione2 e Base (zero per omettere)	Numerico, non negativo	0.100 m 0.333 piedi
Spessore Sottobase	Spessore tra Base e Sottobase (zero per omettere)	Numerico, non negativo	0.300 m 1.0 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Tipo di tracciato	Stato
Larghezza pavimentato	Può essere utilizzato per sostituire il valore fisso di Larghezza pavimentato e collegare il bordo della banchina ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Superficie scarpata	Utilizzato per determinare se il bordo esterno della banchina pavimentata è in condizione di scavo o rilevato. Il parametro non è necessario se Trattamento collegamento non pavimentato è uguale a 1. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione delle superfici: superfici.	Condizionale. Obbligatorio se Trattamento collegamento non pavimentato è uguale a 2 o 3.

Parametri di output

Parametro	Description	Tipo
Larghezza banchina	Larghezza della banchina pavimentata	Numerico
Pendenza banchina	Pendenza della banchina pavimentata	Numerico

Funzionamento

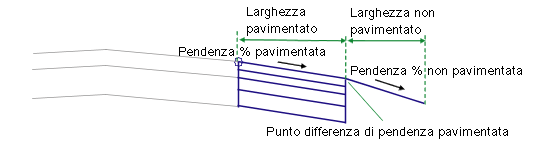

I collegamenti per la finitura della banchina Pavimentazione1, Pavimentazione2, Base e Sottobase vengono inseriti verso l'esterno utilizzando la larghezza pavimentata specificata, la Pendenza % pavimentata e lo spessore dei materiali. Se Trattamento collegamento non pavimentato è uguale a 1, il collegamento della banchina non pavimentata viene inserito in tutte le condizioni. Se il codice Trattamento è uguale a 2, il bordo esterno della banchina pavimentata viene verificato per determinare se si trova in condizione di scavo o rilevato. Il collegamento della banchina non pavimentata viene inserito solo in condizione di scavo. Il codice Trattamento uguale a 3 utilizza il collegamento non pavimentato in condizioni di scavo oppure quando il collegamento della banchina pavimentata ha una pendenza % positiva. Il collegamento della finitura non pavimentata viene inserito secondo la pendenza corrispondente al valore Pendenza % non pavimentata specificato, a meno che la differenza tra Pendenza % pavimentato e Pendenza % non pavimentata non superi il valore Differenza di pendenza max non pavimentato. In tal caso la pendenza del collegamento non pavimentato viene regolata in modo da mantenere la differenza per il cambio di pendenza specificato.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti la banchina per la sezione stradale a doppia falda, sulla base dei parametri di input forniti. Se per Pendenza % pavimentato viene fornito un valore numerico. La parte pavimentata della banchina viene calcolata in base al valore specificato. In caso contrario, viene usato il valore di default del -6%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P2	EPS	Bordo della banchina pavimentata
P3	ES_Unpaved	Bordo della banchina non pavimentata
P5	EPS_Pave1	Bordo della banchina pavimentata su Pavimentazione1
P7	EPS_Pave2	Bordo della banchina pavimentata su Pavimentazione2
P9	EPS_Base	Bordo della banchina pavimentata su Base
P11	EPS_Sub	Bordo della banchina pavimentata su Sottobase
L1	Top, Pave	Finitura pavimentata
L2	Top, Datum	Finitura non pavimentata
L3	Pave1
L4	Pave2
L5	Base
L6	Subbase, Datum
L7 - L10	Datum
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase
