Cordolo e cunetta urbana triangolare 2

Questo componente sezione tipo inserisce una cunetta triangolare con il fondo inclinato e con sottobase.

I parametri di input definiti dall'utente controllano le dimensioni della forma.

Associazione

Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta o della parte esterna del cordolo.

Parametri di input

Nota: le dimensioni della sottobase sono espresse in metri o piedi. Le dimensioni del cordolo e cunetta devono essere fornite in millimetri o pollici.

Parametro	Description	Tipo	Default
Side	Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.	Sinistra/Destra	Destra
Punto di inserimento	Specifica il punto di inserimento del cordolo e della cunetta come bordo interno cunetta o esterno del cordolo.	Booleano	Bordo interno cunetta
Metodo pendenza cunetta	Specifica il metodo di input della pendenza cunetta	Elenco selezione	Pendenza corsia esterna
Pendenza cunetta	Specifica la pendenza fissa della cunetta	Numerico	- 2%
Direzione di pendenza cunetta	Specifica se la pendenza della cunetta è nella direzione del colmo stradale o in quella opposta.	Elenco selezione	Direzione opposta al colmo stradale
Spessore Sottobase	Spessore alla sottobase in corrispondenza del punto di sbalzo. Usare lo zero se non è presente la sottobase.	Numerico, positivo	0.450 m 1.5 piedi
Estensione Sottobase	La distanza per la quale la sottobase si estende oltre la parte esterna del cordolo. Il valore zero indica che la sottobase termina in corrispondenza della parte esterna del cordolo.	Numerico, positivo	0.3 m 1 piede
Metodo di pendenza sottobase	Consente di scegliere se utilizzare la pendenza di sopraelevazione della corsia esterna per lo strato di sottobase, oppure impostare un valore numerico di pendenza %	Elenco di selezione	Pendenza corsia esterna
Pendenza % sottobase	Pendenza % dello strato di sottobase. Non utilizzato se Usa SE è impostato su True.	Numerico	-2 (%)
Quota A	Spessore della cunetta in corrispondenza del punto di sbalzo	Numerico, positivo, diverso da zero	150 mm 6 pollici
Quota B	Larghezza dal punto di sbalzo alla linea di flusso della cunetta	Numerico, positivo, diverso da zero	610 mm 24 pollici
Quota C	Profondità dal punto di sbalzo alla linea di flusso della cunetta e dalla linea di flusso della cunetta alla sommità del cordolo	Numerico, positivo, diverso da zero	100 mm 4 pollici
Quota D	Larghezza dalla linea di flusso della cunetta alla sommità del cordolo	Numerico, positivo, diverso da zero	225 mm 9 pollici
Quota E	Larghezza dalla sommità alla parte esterna del cordolo	Numerico, positivo, diverso da zero	75 mm 3 pollici
Quota F	Altezza della parte esterna del cordolo	Numerico, positivo, diverso da zero	300 mm 12 pollici

Funzionamento

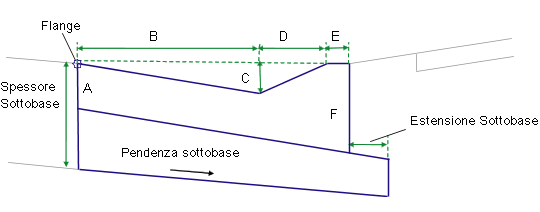

I collegamenti di cordolo e cunetta vengono inseriti in base alle quote dei parametri di input, Quota A - Quota F. Tutte le quote devono essere positive e devono avere valori diversi da zero. Se viene fornito uno spessore di sottobase diverso da zero, lo strato di sottobase viene aggiunto alla parte esterna del cordolo e continua per tutta la larghezza dell'estensione della sottobase. Lo strato di sottobase si chiude in corrispondenza della parte esterna del cordolo inferiore, come illustrato nel diagramma.

Il componente sezione tipo crea la forma di un cordolo e di una cunetta semplici, con il punto di associazione in corrispondenza (a) del bordo interno della cunetta o (b) della parte esterna del cordolo. Alla faccia del cordolo viene assegnato un valore di larghezza basso e costante per renderla non verticale.

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Parametro	Description	Tipo
Asse di rotazione sopraelevazione	Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.	Statica (descrizione)

Parametro

Description

Tipo

Asse di rotazione sopraelevazione

Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro.

Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.

Statica (descrizione)

Supporto asse di rotazione sopraelevazione

Se Direzione di pendenza cunetta è impostata su Direzione opposta al colmo stradale, la pendenza cunetta è opposta rispetto alla pendenza di sopraelevazione. Se Direzione di pendenza cunetta è impostata su Direzione colmo stradale, la pendenza della cunetta viene invertita.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza il componente cordolo e cunetta sulla base dei parametri di input. Se il parametro Usa SE è impostato su True, lo strato di sottobase viene inserito con pendenza -2%.

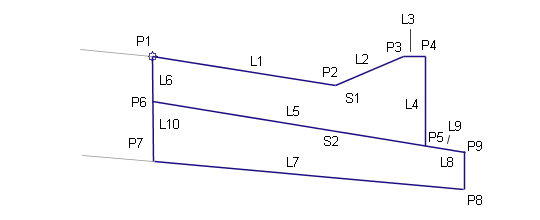

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto / Collegamento	Codice	Description
P1	Flange	Punto di sbalzo della cunetta
P2	Flowline_Gutter	Punto di linea di flusso della cunetta
P3	TopCurb	Parte superiore del cordolo
P4	BackCurb	Parte esterna del cordolo
L1 - L3	Top, Curb	Finitura su cordolo e cunetta
L7	Subbase Datum
S1	Curb	Area calcestruzzo cordolo e cunetta
S2	Subbase
