Questo componente sezione tipo è una utility di tipo generico che consente di estendere un collegamento ad una pendenza specificata, fino a che non raggiunge una quota altimetrica o un profilo definiti.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno del collegamento. Questo componente sezione tipo può essere inserito da destra o da sinistra del punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistra/Destra |
Destra |
| Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione. |
Elenco di selezione | No |
| Direzione di pendenza |
Specifica se la pendenza del segmento è nella direzione del colmo stradale o in quella opposta. |
Elenco selezione | Direzione opposta al colmo stradale |
|
Slope |
Pendenza % o pendenza mediante rapporto del collegamento. I valori negativi indicano una pendenza rivolta verso il basso nella direzione inserita. |
Numerico, positivo |
2 (%) o (2:1) |
|
Quota altimetrica obiettivo |
Valore di quota altimetrica a cui estendere il collegamento secondo la pendenza specificata |
Numerico |
0.0 |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
|
Utilizza sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione per la banchina. |
Elenco di selezione: a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno |
Nessuna |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Quota altimetrica obiettivo |
Può essere utilizzato per sostituire il valore fisso Quota altimetrica obiettivo e connettere la fine del collegamento ad un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento
Un collegamento viene aggiunto dal punto di associazione nella direzione di inserimento per la pendenza specificata, fino a che non raggiunge la quota altimetrica obiettivo o il profilo. Se la quota altimetrica obiettivo si trova sopra il punto di associazione il valore della pendenza è positivo, altrimenti viene utilizzato un valore negativo.
Questo componente sezione tipo include un parametro di input facoltativo denominato Utilizza pendenza sopraelevazione che consente di specificare l'utilizzo della pendenza della sopraelevazione per la banchina. È possibile impostare il parametro su a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) Corsia esterna, d) Corsia interna, e) Nessuno. Nessuno è l'impostazione di default.

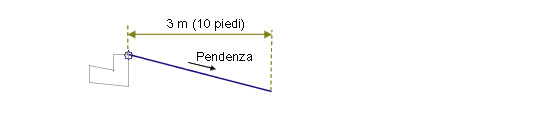

Funzionamento in modalità layout
Codici punto, collegamento e forma
Nessuno.
Diagramma di codifica
