Ricoprimento fresa e livella 2

Questo componente sezione tipo aggiunge uno strato di ricoprimento su una sezione stradale a doppia falda esistente, con aggiunta di uno strato di fresatura e livellamento, come richiesto.

Associazione

Il punto di associazione è il punto del colmo stradale sulla finitura di ricoprimento.

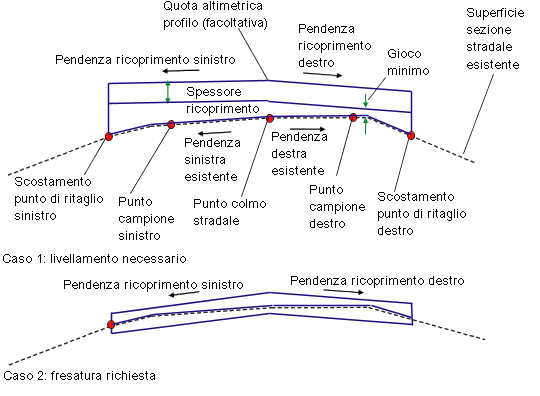

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Scostamento punto colmo stradale	Scostamento del punto del colmo stradale. Il punto del colmo stradale e il punto campione vengono utilizzati per calcolare le pendenze sinistra e destra della sezione stradale esistente.	Numerico	0.0
Scostamento punto campione sinistro	Scostamento del punto campione sinistro	Numerico	0.0
Scostamento punto campione destro	Scostamento del punto campione destro	Numerico	0.0
Scostamento punto di ritaglio sinistro	Scostamento del punto di ritaglio sinistro, che definisce il bordo esterno dello strato di ricoprimento sulla sinistra	Numerico	0.0
Scostamento punto di ritaglio destro	Scostamento del punto di ritaglio destro, che definisce il bordo esterno dello strato di ricoprimento sulla destra	Numerico	0.0
Opzioni pendenza ricoprimento sinistro	Specifica la pendenza del ricoprimento sinistro con le seguenti opzioni: a) in base alla definizione dell'utente, b) in modo da ottenere la corrispondenza tra il punto campione interno e il punto campione esterno oppure c) in base alla pendenza di sopraelevazione della corsia esterna del tracciato della linea base.	Elenco di selezione	Corrispondenza pendenza
Pendenza ricoprimento sinistro di default	Specifica la pendenza definita dall'utente. Tale opzione può essere utilizzata anche se i punti di corrispondenza o la pendenza di sopraelevazione non restituiscono valori appropriati.	Numerico, pendenza %	- 2.0 %
Opzioni pendenza ricoprimento destro	Specifica la pendenza del ricoprimento destro con le seguenti opzioni: a) in base alla definizione dell'utente, b) in modo da ottenere la corrispondenza tra il punto campione interno e il punto campione esterno oppure c) in base alla pendenza di sopraelevazione della corsia esterna del tracciato della linea base.	Elenco di selezione	Corrispondenza pendenza
Pendenza ricoprimento destro di default	Specifica la pendenza definita dall'utente. Tale opzione può essere utilizzata anche se i punti di corrispondenza o la pendenza di sopraelevazione non restituiscono valori appropriati.	Numerico, pendenza %	- 2.0 %
Tolleranza pendenza %	Valore della variazione dai valori di progettazione consentito per le pendenze di ricoprimento. La tolleranza della pendenza non è usata se la pendenza di ricoprimento è specificata come M (per i dettagli vedere Funzionamento).	Numerico, positivo	0.5 %
Usa profilo	Seleziona se mantenere la sommità del ricoprimento nel punto di ritaglio interno alla quota altimetrica del profilo modellatore, o se impostare la posizione verticale dello strato di ricoprimento in base al valore di gioco minimo.	Elenco di selezione	Usa gioco minimo
Gioco minimo +/-	Gioco verticale minimo tra la superficie esistente e il fondo dello strato di ricoprimento. Un valore positivo colloca il collegamento del fondo del ricoprimento sopra la superficie esistente, creando uno strato Livellamento sotto il ricoprimento. Un valore negativo colloca il collegamento del fondo del ricoprimento sotto la superficie esistente, creando uno strato Fresatura che coincide con una parte dello strato Ricoprimento.	Numerico	0.100 m 0.30 piedi
Spessore ricoprimento	Spessore dello strato di ricoprimento	Numerico, positivo	0.100 m 0.30 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Superficie esistente	Nome della superficie che definisce la sezione stradale esistente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici.	Obbligatorio
Scostamento punto colmo stradale	Può essere utilizzato per sostituire il valore fisso Scostamento punto colmo stradale e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto campione sinistro	Può essere utilizzato per sostituire il valore fisso Scostamento punto campione sinistro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto campione destro	Può essere utilizzato per sostituire il valore fisso Scostamento punto campione destro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto di ritaglio sinistro	Può essere utilizzato per sostituire il valore fisso Scostamento punto di ritaglio sinistro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto di ritaglio destro	Può essere utilizzato per sostituire il valore fisso Scostamento punto di ritaglio destro e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Asse di rotazione sopraelevazione	Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.	Statica (descrizione)
Pendenza % ricoprimento sinistro	La pendenza usata per applicare lo strato di ricoprimento sul lato sinistro	Numerico
Pendenza % ricoprimento destro	La pendenza usata per applicare lo strato di ricoprimento sul lato destro	Numerico

Funzionamento

Questo componente sezione tipo consente di inserire collegamenti paralleli che definiscono la sommità e il fondo di uno strato di ricoprimento su ciascun lato che si unisce al punto del colmo stradale. I collegamenti vengono inseriti dallo scostamento del punto di colmo stradale agli scostamenti di ritaglio destro e sinistro.

Pendenze di ricoprimento

Viene determinata la pendenza della superficie esistente su ciascun lato tra i punti di colmo stradale e campione. Le pendenze degli strati di ricoprimento vengono determinate in base ai seguenti passaggi:

1. Se il valore di pendenza % di ricoprimento è specificato come M, la pendenza di ricoprimento corrisponde alla pendenza dal punto di colmo stradale al punto campione.
2. Se il valore di pendenza % di ricoprimento è specificato come S, il ricoprimento utilizza la pendenza di sopraelevazione della corsia esterna definita per il tracciato modellatore.
3. Se per Pendenza % ricoprimento viene fornito un valore numerico, si utilizza il valore specificato.

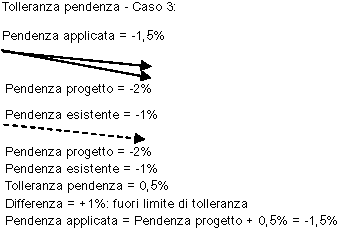

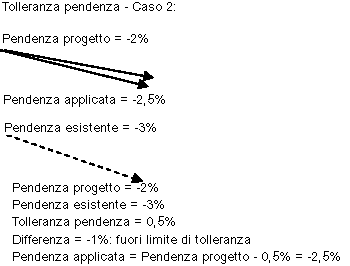

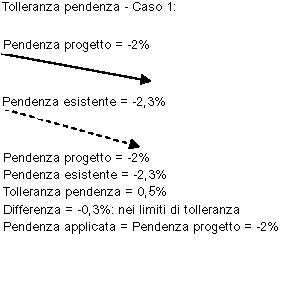

4. Se viene utilizzato un valore numerico o la pendenza di sopraelevazione, la pendenza di ricoprimento viene confrontata con la pendenza esistente tra i punti campione. Se la differenza supera il valore di tolleranza pendenza, la pendenza di progetto viene regolata verso l'alto o verso il basso in base al valore di tolleranza, in modo che corrisponda il più possibile alla pendenza esistente e che venga ridotta al minimo la quantità di livellamento o fresatura. Non vengono eseguite regolazioni della pendenza se il valore di tolleranza della pendenza è pari a zero.

Quote altimetriche di ricoprimento

Le quote altimetriche dei punti di ricoprimento vengono determinate come segue:

1. Se il valore Usa profilo è True, la quota altimetrica del profilo del modellatore viene mantenuta nello scostamento del punto di colmo stradale sulla sommità del ricoprimento. Il ricoprimento si estende a ciascun lato secondo le pendenze di ricoprimento fino agli scostamenti di ritaglio destro e sinistro, e vengono inseriti collegamenti paralleli per il fondo del ricoprimento. Le aree sopra la superficie esistente e sotto il fondo del ricoprimento sono memorizzate come forme chiuse con codice "Livello" . Le aree sotto la superficie esistente e sopra il fondo del ricoprimento sono memorizzate come forme chiuse con codice "Fresa".
2. Se il valore Usa profilo è False, il collegamento del fondo del ricoprimento si sposta verticalmente per mantenere il gioco minimo sopra o sotto la superficie esistente. Un valore di gioco minimo positivo crea un'area di livellamento sopra la superficie esistente e sotto il fondo del ricoprimento. Un valore di gioco minimo negativo crea un'area di fresatura sotto la superficie esistente e sopra il fondo del ricoprimento. I collegamenti del ricoprimento su un lato vengono spostati verticalmente in modo che si incontrino in corrispondenza del punto di colmo stradale.

Punto di gioco minimo

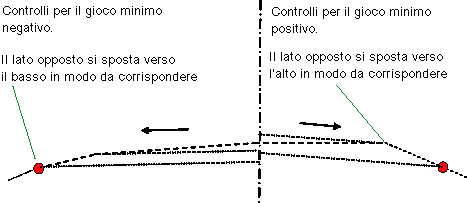

Il diagramma seguente mostra il metodo di determinazione del punto in cui si applica il gioco minimo.

1. Una linea di proiezione verticale viene stabilita ad ogni scostamento arbitrario.
2. Ciascun punto della superficie esistente tra i due punti di ritaglio viene riproiettato nella linea di proiezione secondo la pendenza di ricoprimento.
3. Il punto con la quota altimetrica superiore sulla linea di proiezione è il punto di controllo per un valore di gioco minimo maggiore di zero. Il punto con la quota inferiore è il punto di controllo per un valore di gioco minimo minore di zero.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza lo strato di ricoprimento posizionato da qualsiasi punto di associazione opportuno con pendenza -2%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P1	Crown	Colmo stradale sulla finitura
P2, P3	EOV	Bordi di ricoprimento sulla finitura
P4	Crown_Overlay	Colmo stradale al fondo del ricoprimento
P5, P6	EOV_Overlay	Bordi della parte inferiore di ricoprimento
L1, L2	Top, Pave	Parte superiore del ricoprimento
L3 - L6	Overlay	Collegamenti di ricoprimento. Si noti che L5, L6 vanno dal fondo alla sommità del ricoprimento in entrambi i casi di Fresatura e Livellatura.
L7, L8	Level Mill	Verticali dalla superficie esistente al fondo del ricoprimento: Level - Nel caso del livellamento. Mill - Nel caso della fresatura.
S1	Overlay	Area tra fondo e sommità del ricoprimento. Questa area si sovrappone all'area di fresatura (S3) nel caso della Fresatura, come illustrato di seguito.
S2	Level	Area sopra la superficie esistente e sotto il fondo del ricoprimento (caso Livellamento)
S3	Mill	Area sotto la superficie esistente e sopra il fondo del ricoprimento (caso Fresatura). Questa area si sovrappone all'area Ricoprimento, come illustrato di seguito.

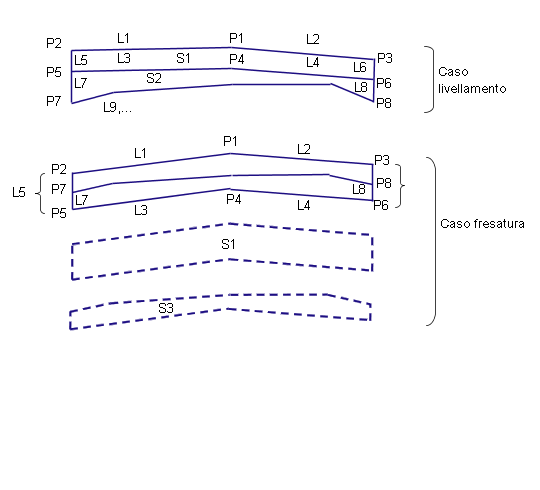

Diagramma di codifica
