Banchina sottobase estesa

Questo componente sezione tipo inserisce una banchina pavimentata con lo strato di sottobase esteso ad un punto di fine scarpata.

Associazione

Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Quota altimetrica scarpata		Numerico	- 2.452
Scostamento scarpata		Numerico	15.889
Pendenza scarpata	Valore della pendenza fissa del collegamento di scarpata, utilizzato se si utilizza l'opzione "Mantieni pendenza".	Numerico, positivo	4 ( : 1)
Side	Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.	Sinistra/Destra	Destra
Larghezza banchina	Larghezza dal punto di associazione al punto di cardine della banchina	Numerico	2.4 m 8.0 piedi
Utilizza pendenza sopraelevazione	Specifica di utilizzare la pendenza dalla specifica di sopraelevazione definita sul tracciato della linea base.	Elenco di selezione: No Banchina esterna sinistra Banchina interna sinistra Banchina interna destra Banchina esterna destra	No
Direzione di pendenza banchina	Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta.	Elenco di selezione: Direzione opposta al colmo stradale Direzione colmo stradale	Direzione opposta al colmo stradale
Pendenza banchina di default	Pendenza di default della banchina se non è specificata alcuna pendenza di sopraelevazione.	Numerico, pendenza	-6.000%
Tipo scarpata sottobase	Selezionare se mantenere il collegamento di scarpata su una pendenza fissa con larghezza variabile, oppure se mantenerlo ad una larghezza fissa con pendenza variabile	Elenco di selezione: a) Mantieni pendenza, regola larghezza, b) Mantieni larghezza, regola pendenza	Mantieni pendenza, regola larghezza
Pendenza/Larghezza scarpata	Valore della pendenza fissa (x : 1) o della larghezza fissa del collegamento di scarpata, utilizzato se si specifica l'opzione "Mantieni pendenza" o "Mantieni larghezza".	Numerico, positivo	4 ( : 1)
Sottobase - Utilizza sopraelevazione	Specifica di utilizzare la pendenza di sopraelevazione per la pendenza della sottobase.	Elenco di selezione: a) Pendenza della banchina esterna, b) Pendenza della banchina interna, c) No	Pendenza banchina esterna
Pendenza sottobase di default	Pendenza di default della sottobase se non è specificata alcuna pendenza di sopraelevazione.	Numerico, pendenza	-6.000%
Estensione Pavimentazione1	Larghezza per la quale lo strato Pavimentazione1 si estende oltre il punto di cardine della banchina. È possibile che il fondo dello strato Pavimentazione1 non si estenda oltre la scarpata della banchina.	Numerico, positivo	0.0
Estensione Pavimentazione2	Larghezza per la quale lo strato Pavimentazione2 si estende oltre il punto di cardine della banchina. Questo valore deve essere equivalente o superiore ad Estensione pavimentazione1. È possibile che lo strato Pavimentazione2 non si estenda oltre la scarpata della banchina.	Numerico, positivo	0.0
Estensione Base	Larghezza per la quale lo strato di base si estende oltre il punto di cardine della banchina. Il valore deve essere equivalente o superiore ad Estensione Pavimentazione2. È possibile che lo strato Base non si estenda oltre la scarpata della banchina.	Numerico, positivo	0.0
Spessore Pavimentazione1	Spessore tra finitura e Pavimentazione1 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Pavimentazione2	Spessore tra Pavimentazione1 e Pavimentazione2 (zero per omettere)	Numerico, non negativo	0.025 m 0.083 piedi
Spessore Base	Spessore tra Pavimentazione2 e Base (zero per omettere)	Numerico, non negativo	0.100 m 0.333 piedi
Spessore Sottobase	Spessore dello strato di sottobase in corrispondenza del punto di associazione (zero per omettere)	Numerico, non negativo	0.300 m 1.000 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Tipo di tracciato	Stato
Larghezza banchina	Può essere utilizzato per sostituire il valore fisso di Larghezza banchina e collegare il bordo della banchina ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Pendenza scarpata	Pendenza del collegamento di scarpata	Numerico
Scostamento scarpata	Scostamento del punto di fine scarpata del sottofondo	Numerico
Quota altimetrica scarpata	Quota altimetrica del punto di fine scarpata del sottofondo	Numerico
Larghezza banchina	Larghezza della banchina pavimentata	Numerico
Pendenza banchina	Pendenza della banchina pavimentata	Numerico

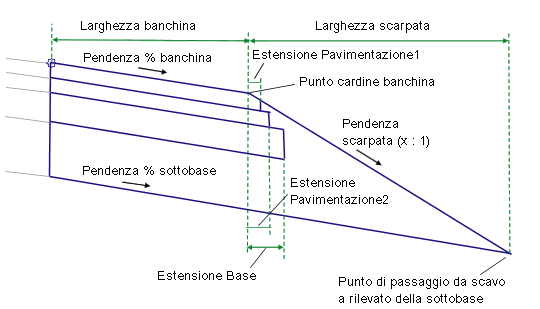

Funzionamento

La finitura della banchina per la larghezza e la pendenza % di banchina specificate viene inserita verso l'esterno dal punto di associazione, e il collegamento della sottobase viene inserito dallo scostamento del punto di associazione, a partire dallo spessore della sottobase al di sotto della finitura.

Il collegamento di scarpata della banchina può essere inserito con una pendenza fissa (Mantieni pendenza scarpata = True) o con una larghezza fissa (Mantieni pendenza scarpata = False). Se viene utilizzata una pendenza fissa, il collegamento di scarpata viene esteso dal bordo esterno della banchina fino a che non interseca il collegamento della sottobase. In caso contrario, lo strato di sottobase si estende per la larghezza della scarpata oltre il bordo esterno della banchina, mentre il collegamento di scarpata è connesso all'estremità della sottobase.

I collegamenti Pavimentazione1, Pavimentazione2 e Superficie esistente vengono inseriti parallelamente alla finitura, in base ai valori di spessore specificati. Se i valori di estensione strato sono valori diversi da zero, ciascuno strato viene esteso per la distanza specificata oltre il punto di cardine della banchina. Se uno strato si estende oltre la pendenza della scarpata, lo strato termina in corrispondenza dell'intersezione della pendenza. Ogni strato deve essere largo quanto o più dello strato sovrastante.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti la banchina per una normale sezione stradale a doppia falda. Se sono forniti valori numerici di pendenza per la Pendenza % banchina e la pendenza % sottobase, i collegamenti sono visualizzati ai valori di pendenza specificati. In caso contrario, vengono utilizzate le pendenze di default del -6%.

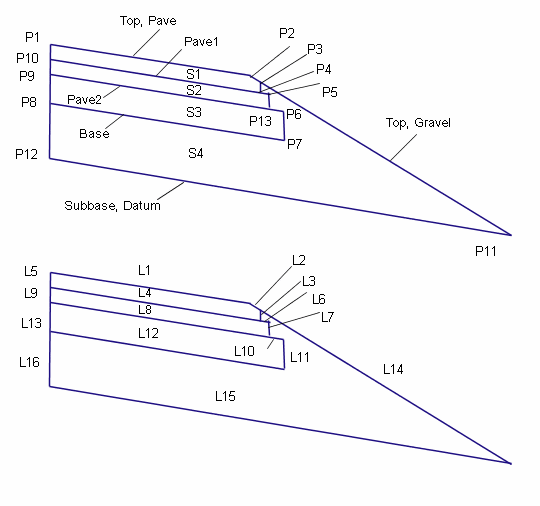

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Tipo	Codice	Description
P2	EPS	Bordo della banchina pavimentata, finitura
P4	EPS Pave1	Bordo della banchina pavimentata su Pavimentazione1
P13	EPS Pave2	Bordo della banchina pavimentata su Pavimentazione2
P7	EPS Base	Bordo della banchina pavimentata su Base
P11	Daylight Sub	Punto di fine scarpata della sottobase
L1, L2	Top, Pave	Finitura pavimentata
L4	Pave1
L8	Pave2
L12	Base
L15	Subbase Datum
L14	Top, Gravel	Finitura non pavimentata
Altri collegamenti	Come illustrato di seguito	Finitura non pavimentata
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase
