Questo componente sezione tipo è un'utility di tipo generico che consente di connettere un collegamento dal punto di associazione ad uno scostamento e ad una quota altimetrica specificati.
Un tracciato può essere sostituito dallo scostamento e un profilo dalla quota altimetrica.

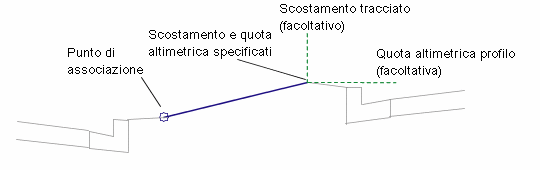

Associazione
Il punto di associazione si trova in corrispondenza dell'inizio del collegamento. La direzione del collegamento è determinata dalla posizione dello scostamento specificato e dalla quota altimetrica relativa al punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Scostamento dalla linea base |
Scostamento +/- dell'estremità del collegamento. La specifica di un valore positivo per questo parametro comporta l'inserimento del componente sezione tipo a destra di un modellatore o di una linea base di controllo. La specifica di un valore negativo determina l'inserimento a sinistra. Per ulteriori informazioni, vedere la sezione relativa all'inserimento dei componenti sezione tipo a destra e a sinistra di un modellatore, nel capitolo sui modellatori del Manuale dell'utente di AutoCAD Civil 3D. |
Numerico |
3.0 m 10.0 piedi |
|
Quota altimetrica |
Quota altimetrica della fine del collegamento |
Numerico |
0.0 |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Scostamento |
Può essere utilizzato per sostituire il valore fisso Scostamento e collegare la fine del collegamento ad un tracciato di scostamento È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica |
Può essere utilizzato per sostituire il valore fisso Quota altimetrica e collegare la fine del collegamento ad un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento
Viene aggiunto un collegamento dal punto di associazione alla quota altimetrica o allo scostamento definiti.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza un collegamento orizzontale utilizzando i parametri di input Scostamento specificati come larghezza.
Codici punto, collegamento e forma
Nessuno.

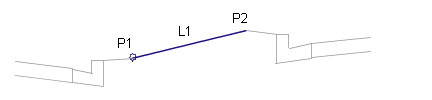

Diagramma di codifica
