Fosso laterale con copertura

Questo componente sezione tipo crea una struttura di fosso da aggiungere a sinistra o a destra della sezione tipo.

Facoltativamente, questo componente sezione tipo può aggiungere collegamenti di scarpata su entrambi i lati della struttura.

Associazione

Il punto di associazione si trova nel punto più interno sui collegamenti di scarpata che precedono la struttura del fosso. Se tali collegamenti nella parte interna vengono omessi, il punto di associazione si trova nel punto più interno della parete interna.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro Description Tipo Default
Side

Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.

Sinistro / Destro Destro
Profondità fosso Profondità del fosso nella parte interna Numerico, positivo

2.0 piedi

0.6 m

Larghezza parte inferiore Larghezza della parte inferiore del fosso Numerico, positivo

1.0 piedi

0.3 m

Larghezza sommità Apertura fosso in corrispondenza della copertura Numerico, positivo

2.0 piedi

0.6 m

Spazio copertura Spazio tra i lati della copertura e le pareti interne Numerico, positivo

0ft

0m

A1 Spessore della parete interna superiore vicino alla copertura Numerico, positivo

0.45ft

0.15 m

B1 Spessore della parete interna della struttura fosso Numerico, positivo

0.6ft

0.2 m

C1 Spessore copertura nella parte interna Numerico, positivo

0.6 ft

0.2 m

D Spessore letto inferiore del fosso Numerico, positivo

0.6 ft

0.2 m

Larghezza gradonatura interna Larghezza della gradonatura interna facoltativa. Immettere ZERO per nessuna gradonatura Numerico, positivo

1.5 piedi

0.5 m

Pendenza % gradonatura interna Pendenza % trasversale della gradonatura interna facoltativa. Viene misurata a partire dal bordo della struttura di fosso e una pendenza positiva indica l'innalzamento della gradonatura dal fosso. Numerico, Tipo pendenza % 4%
F1 Larghezza del collegamento interno scarpata esterna (aggiuntivo). Immettere ZERO per nessun collegamento scarpata esterna. Numerico

1.0 piedi

0.3 m

G1 Pendenza del collegamento interno scarpata esterna (aggiuntivo). Viene misurata a partire dalla struttura fosso e una pendenza positiva indica un innalzamento del collegamento dal punto iniziale. Numerico, Tipo pendenza 1:1
A2 Spessore della parete esterna superiore vicino alla copertura Numerico, positivo

0.45 ft

0.15 m

B2 Spessore della parete esterna della struttura fosso Numerico, positivo

0.6 ft

0.2 m

C2 Spessore copertura nella parte esterna Numerico, positivo

0.45 ft

0.15 m

E Profondità del punto cardine in cui è posizionata la parte iniziale dei collegamenti gradonatura esterna/scarpata esterna. Numerico, positivo

0 ft

0 m

Larghezza gradonatura esterna Larghezza della gradonatura esterna facoltativa. Immettere ZERO per nessuna gradonatura Larghezza gradonatura esterna

3.5ft

1.1m

Pendenza % gradonatura esterna Pendenza % trasversale della gradonatura esterna facoltativa. Viene misurata a partire dal bordo della struttura di fosso e una pendenza positiva indica l'innalzamento della gradonatura dal fosso. Pendenza % gradonatura esterna 4%
F2 Larghezza del collegamento esterno scarpata esterna (aggiuntivo). Immettere ZERO per nessun collegamento scarpata esterna. Numerico, positivo 0.3
G2 Pendenza del collegamento esterno scarpata esterna (aggiuntivo). Viene misurata a partire dalla struttura fosso e una pendenza positiva indica un innalzamento del collegamento dal punto iniziale. Numerico, Tipo pendenza 1 : 1

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametri obiettivo: Nessuno.

Parametri di output

Nessuno.

Funzionamento

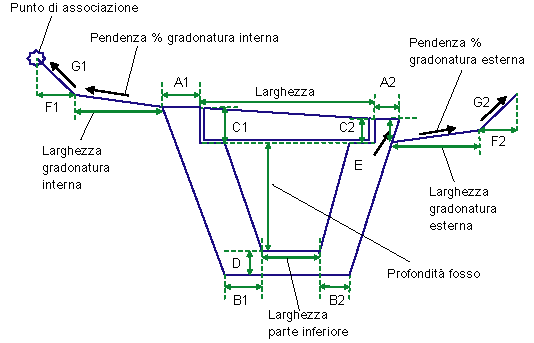

Il componente sezione tipo crea la forma per la struttura di un fosso, come mostrato nell'illustrazione precedente. Per omettere i collegamenti di scarpata e di gradonatura, immettere un valore zero per i parametri di larghezza appropriati.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo esegue il disegno in base a quanto definito dai parametri di input, a partire dal punto di associazione.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto / Collegamento Codes Description
P1 Ditch_In
P1, P4 Ditch_Back
P2, P3 Ditch_Lid_Face
P15, P16 Lid_Top L2 viene definito da questi due punti
P21 Ditch_Back_Fill
P23 Ditch_Out
L18, L19, L20, L21 Top, Datum
L1, L2, L3 Top
L4, L5, L6 Datum
S1 Ditch Area della forma della struttura fosso
S2 Lid Area struttura coperchio

Diagramma di codifica
