Questo componente sezione tipo è una utility di tipo generico che consente di aggiungere un collegamento verticale di superficie in base alla deflessione verticale.
Nella costruzione di un tipo modellatore è possibile usare un profilo per consentire la deflessione verticale variabile.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno del collegamento. Questo componente sezione tipo può essere inserito da destra o da sinistra del punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|

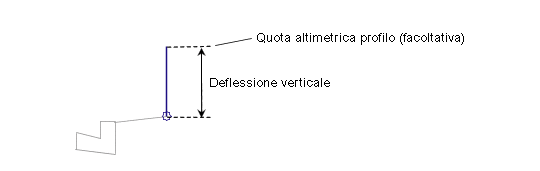

Deflessione verticale |
Deflessione verticale +/- dal punto di associazione. I valori negativi indicano deflessioni verso il basso. |
Numerico |
3.0 m 10.0 piedi |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Deflessione verticale |
Può essere utilizzato sostituire il valore fisso Deflessione verticale e connettere la fine del collegamento ad un profilo Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento
Viene aggiunto un collegamento verticale dal punto di associazione per la deflessione verticale specificata. Se viene specificato un nome profilo per la deflessione verticale, la fine del collegamento corrisponderà alla quota altimetrica del profilo.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il collegamento per la deflessione verticale +/- specificata.
Codici punto, collegamento e forma
Nessuno.

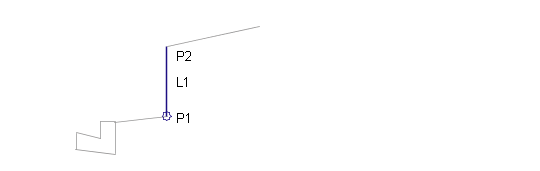

Diagramma di codifica
