Questo componente sezione tipo inserisce una banchina pavimentata con tutti gli strati di pavimentazione, base e sottobase estesi fino alla pendenza scarpata della banchina.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Quota altimetrica scarpata |
Numerico |
- 1.667 |
|
|
Scostamento scarpata |
Numerico |
8.377 | |
|
Pendenza scarpata |
Valore della pendenza fissa del collegamento di scarpata, utilizzato se si utilizza l'opzione "Mantieni pendenza". |
Numerico, positivo |
4 ( : 1) |
|
Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistra/Destra |
% destra |
|
Larghezza banchina |
Valore della larghezza fissa del collegamento di scarpata, utilizzato se si utilizza l'opzione "Mantieni larghezza". |
Numerico, positivo |
1.320 piedi |
|
Utilizza pendenza sopraelevazione |
Specifica di utilizzare la pendenza dalla specifica di sopraelevazione definita sul tracciato della linea base. |
Elenco di selezione:
|
No |
| Direzione di pendenza banchina |
Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta. |
Elenco di selezione:
|
Direzione opposta al colmo stradale |
|
Pendenza % banchina |
Pendenza trasversale di default della superficie della forma. Questo valore viene utilizzato se la pendenza sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. |
Numerico |
- 2.0 % |
| Tipo scarpata sottobase | Selezionare se mantenere il collegamento di scarpata su una pendenza fissa con larghezza variabile, oppure se mantenerlo ad una larghezza fissa con pendenza variabile | Elenco di selezione: a) Mantieni pendenza, regola larghezza, b) Mantieni larghezza, regola pendenza | Mantieni pendenza, regola larghezza |
|
Pendenza scarpata |
Valore della pendenza fissa del collegamento di scarpata, utilizzato se si utilizza l'opzione "Mantieni pendenza". |
Numerico, positivo |
4 ( : 1) |
|
Larghezza scarpata |
Valore della larghezza fissa del collegamento di scarpata, utilizzato se si utilizza l'opzione "Mantieni larghezza". |
Numerico, positivo |
5.40 piedi 1.8 m |
|
Sottobase sopraelevazione |
Specifica di utilizzare la pendenza di sopraelevazione della banchina per la sottobase. |
No | |
|
Pendenza % sottobase |
Pendenza trasversale di default della superficie della forma. Questo valore viene utilizzato se la pendenza sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. |
Numerico |
- 2.0 % |
|
Spessore Pavimentazione1 |
Spessore dello strato Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore dello strato Pavimentazione2 (zero per omettere) |
Numerico, non negativo |
0.083 piedi |
|
Spessore Base |
Spessore dello strato di base (zero per omettere) |
Numerico, non negativo |
1.320 piedi |
|
Spessore Sottobase |
Spessore dello strato di sottobase (zero per omettere) |
Numerico, non negativo |
1.000 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Tipo di tracciato |
Stato |
|---|---|---|
|
Larghezza banchina |
Può essere utilizzato per sostituire il valore fisso di Larghezza banchina e collegare il bordo della banchina ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Pendenza scarpata |
Pendenza del collegamento di scarpata |
Numerico |
|
Scostamento scarpata |
Scostamento del punto di fine scarpata del sottofondo |
Numerico |
|
Quota altimetrica scarpata |
Quota altimetrica del punto di fine scarpata del sottofondo |
Numerico |
| Larghezza banchina |
Larghezza della banchina pavimentata |
Numerico |
|
Pendenza banchina |
Pendenza della banchina pavimentata |
Numerico |
Funzionamento

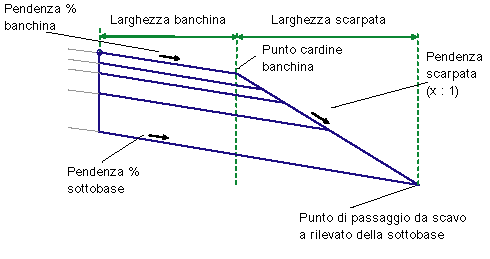

La finitura della banchina viene inserita per la larghezza banchina e la pendenza banchina di default specificate, in direzione esterna dal punto di associazione. Il collegamento della sottobase viene inserito dal punto di associazione che inizia in corrispondenza dello spessore di sottobase al di sotto della finitura.
Il collegamento di scarpata della banchina può essere inserito con una pendenza fissa (Mantieni pendenza scarpata = True) o con una larghezza fissa (Mantieni pendenza scarpata = False). Se viene utilizzata una pendenza fissa, il collegamento di scarpata viene esteso dal bordo esterno della banchina fino a che non interseca il collegamento della sottobase. In caso contrario, lo strato di sottobase si estende per la larghezza della scarpata oltre il bordo esterno della banchina, mentre il collegamento di scarpata è connesso all'estremità della sottobase.
I collegamenti delle superfici Pavimentazione1, Pavimentazione2 e Base vengono inseriti in modo che siano paralleli alla finitura in base allo spessore specificato, finché non si intersecano con il collegamento di scarpata della banchina.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti la banchina per una normale sezione stradale a doppia falda, utilizzando la banchina di default e la pendenza trasversale della sottobase.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Tipo |
Codice |
Description |
|---|---|---|
|
P2 |
EPS |
Bordo della banchina pavimentata, finitura |
|
P4 |
EPS_Pave1 |
Bordo della banchina pavimentata su Pavimentazione1 |
|
P6 |
EPS_Pave2 |
Bordo della banchina pavimentata su Pavimentazione2 |
|
P8 |
EPS_Base |
Bordo della banchina pavimentata su Base |
|
P10 |
Daylight_Sub |
Punto di fine scarpata della sottobase |
|
L1 |
Top, Pave |
Finitura pavimentata |
|
L3 |
Pave |
Finitura pavimentata |
|
L4 |
Pave1 |
Parte superiore della Pavimentazione2 |
|
L6 |
Pave1 |
Parte superiore della Pavimentazione2 |
|
L7 |
Pave2 |
Parte superiore della Pavimentazione3 |
|
L9 |
Pave2 |
Parte superiore della Pavimentazione3 |
|
L10 |
Base |
Parte superiore degli strati di base |
|
L12 |
Base |
Parte superiore degli strati di base |
|
L13 |
Subbase, Datum |
Parte inferiore della sottobase, datum |
|
L14 |
Slope_Link | Formazione superficie superiore. L14 è il collegamento che connette P2-P10 o P2-P8 o P2-P6 o P2-P4, a seconda del collegamento più basso |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |
L14 è il nuovo collegamento che connette P2-P10 o P2-P8 o P2-P6 o P2-P4, a seconda del collegamento più basso.

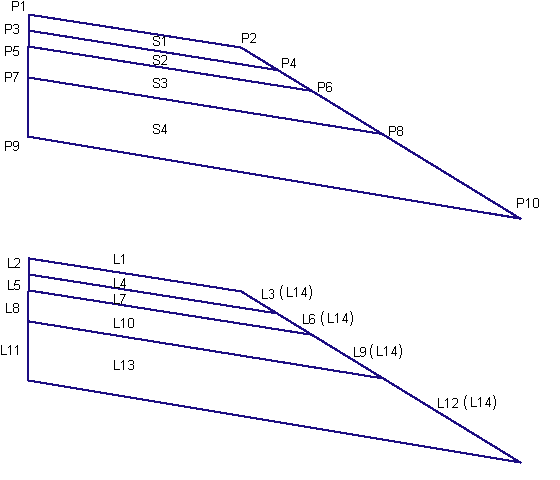

Diagramma di codifica
