Muro di sostegno con collegamento a fosso

Questo componente sezione tipo inserisce la struttura di un muro di sostegno con un banchina pavimentata e pendenze di raccordo speciali per collegarsi ad un fosso esistente.

Può inoltre collocare una barriera opzionale nella parte superiore del muro e un'estensione opzionale al di sotto della fondazione.

Associazione

Il punto di associazione si trova all'interno della banchina.

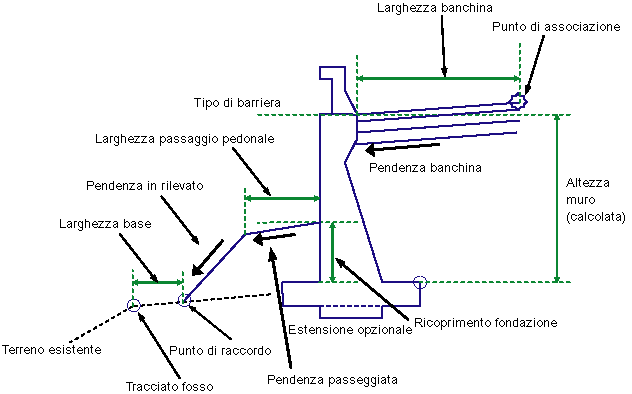

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota, ad esempio 4 : 1, a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro Description Tipo Default
Side

Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione.

Sinistro / Destro Destra
Larghezza banchina Larghezza della banchina dal punto di associazione Numerico, positivo

4.0 piedi

1.33 m

Spessore Pavimentazione1 Spessore della pavimentazione 1; se nessuna pavimentazione ha valore 1, immettere ZERO Numerico, positivo

0.083 piedi

0.025 m

Spessore Pavimentazione2 Spessore della pavimentazione 2; se nessuna pavimentazione ha valore 2, immettere ZERO Numerico, positivo

0.083 piedi

0.025 m

Spessore Base Spessore dello strato di base

Numerico, positivo

0.333 piedi

0.1 m

Spessore Sottobase

Spessore dello strato di sottobase.

Numerico, positivo

0.3 m

1.0 piedi

Larghezza muro Specifica la larghezza del muro. Numerico

0.958 ft

0.292 m

Ricoprimento fondazione Lo spessore di ricoprimento dalla parte superiore della fondazione alla linea di finitura sul lato posteriore del muro in rilevato oppure all'aggancio se in scavo. Numerico

1.667 piedi

0.50 m

Dente di fondazione Specifica l'inserimento di un'estensione opzionale sotto la fondazione Booleano
Usa barriera Specifica di utilizzare una barriera nella parte superiore del muro Stringa, (a) Sì (b) No
Utilizza pendenza sopraelevazione

Specifica di utilizzare la pendenza di sopraelevazione.

Elenco di selezione No
Direzione di pendenza

Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta.

Elenco selezione Direzione opposta al colmo stradale
Pendenza banchina di default Pendenza trasversale di default della superficie della forma. Questo valore viene utilizzato se la pendenza di sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. Numerico, positivo - 2.0%
Larghezza passaggio pedonale Larghezza del collegamento del passaggio pedonale sulla pendenza di raccordo Numerico, positivo

3.300 piedi

1.0 m

Pendenza passeggiata Pendenza del collegamento del passaggio pedonale (tipo pendenza %/pendenza) Numerico 25 %
Pendenza in rilevato Pendenza del collegamento in rilevato dal passaggio pedonale al punto di raccordo (tipo Pendenza) Numerico 2.00 : 1
Larghezza base Larghezza dal punto del fosso al punto di raccordo (al bordo interno esistente del fosso) Numerico, positivo

1.670 piedi

0.5 m

L'altezza del muro viene determinata dalla parte superiore della fondazione fino al punto di associazione della quota altimetrica del terreno sulla faccia verticale, a seconda di quella che è più alta. La pendenza inclinata del muro, la larghezza della fondazione, lo scostamento della faccia verticale della parete, le quote dell'estensione opzionale e la posizione del centro dell'estensione sono tutte funzioni dell'altezza del muro.

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro Description Stato
Bordo della banchina Può essere utilizzato per sostituire la pendenza della banchina collegandola ad un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo
Scostamento fosso Bordo interno del profilo di fosso utilizzato per individuare il punto di raccordo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. Obbligatorio
Superficie di collegamento Superficie del terreno esistente da collegare al fosso e alla larghezza della base specificati. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione delle superfici: superfici. Obbligatorio

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo può essere inserito sul lato destro o sinistro. Si suppone che il punto di associazione si trovi in corrispondenza del bordo della carreggiata del progetto, dal punto in cui le banchine pavimentate verranno disegnate in base a quanto specificato dal componente sezione tipo.

La quota altimetrica della parte superiore della fondazione viene determinata lavorando verso l'interno dal punto di raccordo al bordo interno della passaggio pedonale e quindi sottraendo il ricoprimento della fondazione dal collegamento in corrispondenza dello scostamento dell'angolo esterno della fondazione. L'altezza del muro (H) viene calcolata tra il bordo esterno della banchina e la parte superiore della fondazione. Se l'opzione Dente di fondazione è impostata su No, la base della fondazione è un singolo collegamento orizzontale. Se viene utilizzata tale opzione, vengono inseriti collegamenti per definire l'estensione opzionale.

Nota: tra gli strati della pavimentazione e la faccia interna del muro viene lasciato uno spazio molto piccolo (0,001 per i metri), in modo da semplificare l'analisi del materiale mediante la funzione di valutazione della quantità, come illustrato nei dettagli riportati di seguito.

Funzionamento in modalità layout

In modalità layout, il componente sezione tipo disegna la forma del muro di sostegno in base a quanto specificato dai valori dei parametri di input, presupponendo una condizione di riempimento.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto / Collegamento Codes Description
P2 Daylight
P3 Walk_Edge Bordo della larghezza del passaggio pedonale
P14 RW_Hinge
P12 RW_Inside Può essere utilizzato come linee di discontinuità nella creazione della superficie datum
P5 RW_Outside Può essere utilizzato come linee di discontinuità nella creazione della superficie datum
L1, L2, L3 Top
L2, L3 Wall
L4, L5, L6 Footing Parte inferiore della fondazione
L7 Pave1
L8 Pave2
L9 Base, Footing_Bottom
S1 RWall
S2 Barrier
S3 Pave1
S4 Pave2
S5 Base

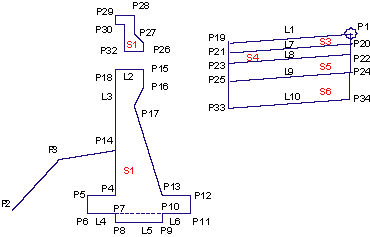

Diagramma di codifica
